هشدار قطع شدن تصویر دوربین مداربسته (Video Loss) یک آلارم سیستمی در دستگاه های ضبط (DVR/NVR) است که نشان می دهد ارتباط سیگنال ویدیویی بین دوربین و دستگاه قطع شده است. این مشکل عموماً به دلیل افت ولتاژ آداپتور، خرابی کابل ها و فیش های BNC/شبکه، تداخل آدرس آی پی (در دوربین های تحت شبکه) یا قطعی برق رخ می دهد. برای رفع آن، ابتدا باید سلامت منبع تغذیه، یکپارچگی کابل ها و وضعیت پورت های دستگاه ضبط به دقت بررسی شود.

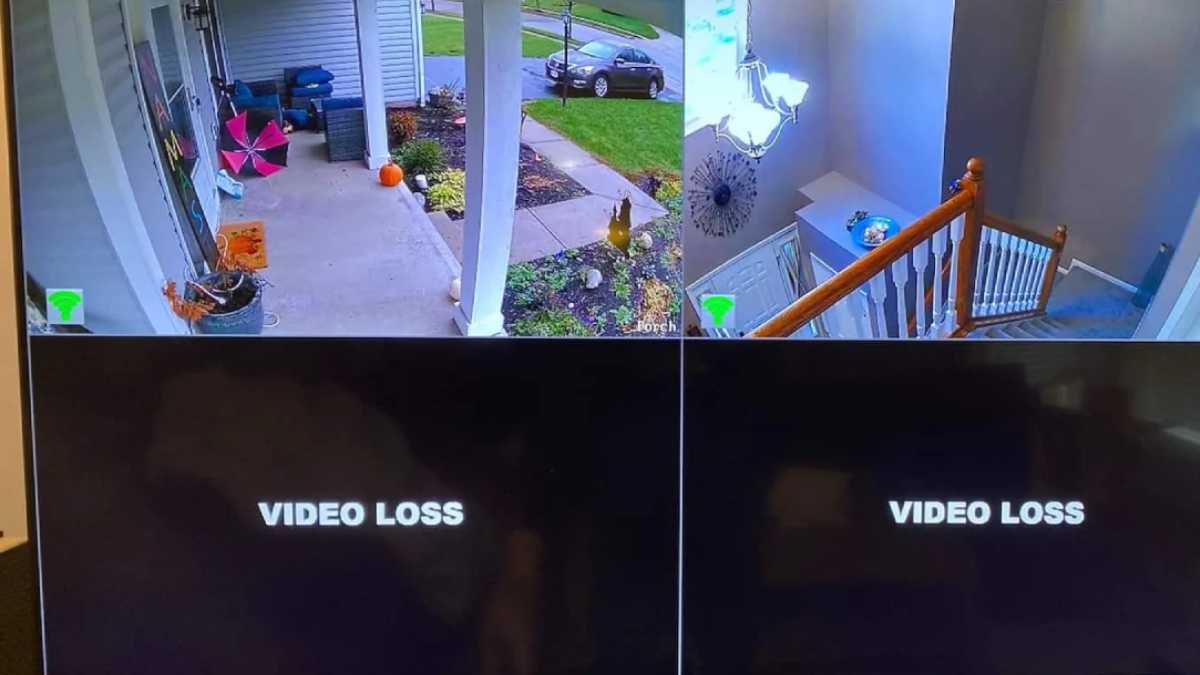

تصور کنید برای بررسی یک رویداد امنیتی حساس وارد اتاق مانیتورینگ می شوید، اما به جای مشاهده تصاویر زنده از محیط سازمان یا پارکینگ، با یک صفحه سیاه رنگ و پیغام چشمک زن Video Loss روبرو می شوید! همراه با این پیغام، صدای بوق ممتد و آزاردهنده ای از دستگاه ضبط مرکزی به گوش می رسد که نشان دهنده یک اختلال جدی در سیستم است. در این لحظه، سیستم نظارتی شما دقیقاً در نقطه ای که بیشترین نیاز را به آن داشته اید، شما را ناامید کرده است.

بر اساس تجربه ما در سال های اخیر در اجرای صدها پروژه حساس نظارتی و ترافیکی، مواجهه با خطای “فقدان تصویر” یکی از رایج ترین و در عین حال کلافه کننده ترین مشکلاتی است که کارفرمایان و تیم های حراست با آن دست وپنجه نرم می کنند. بسیاری از افراد با دیدن این خطا تصور می کنند که دوربین مداربسته آن ها سوخته است و نیازمند تعویض کامل سیستم هستند؛ اما در ۸۰ درصد مواقع، ریشه مشکل در قطعات جانبی و زیرساخت ارتباطی نهفته است. در این راهنمای مهندسی و جامع از شرکت دانش بنیان شهاب، قصد داریم این خطا را کالبدشکافی کرده و به شما بیاموزیم که چگونه مانند یک تکنسین متخصص، سیستم خود را عیب یابی و احیا کنید.

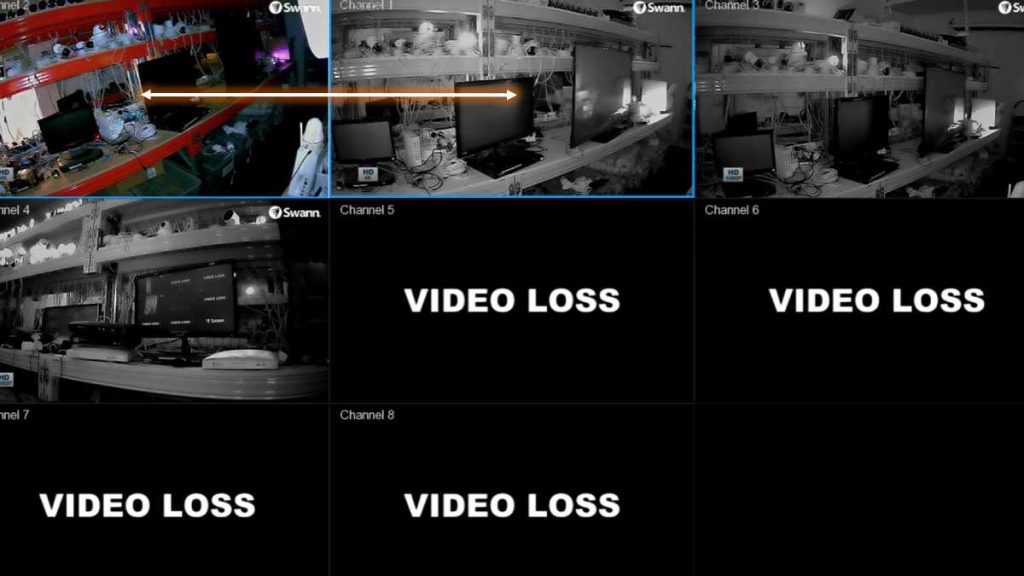

هشدار قطع شدن تصویر دوربین مداربسته چیست؟

هشدار قطع شدن تصویر دوربین مداربسته (Video Loss Warning) یک مکانیزم دفاعی و نرم افزاری در دستگاه های ضبط مرکزی (NVR یا DVR) است که به محض قطع شدن جریان داده های ویدیویی از سوی یک یا چند دوربین، فعال می شود.

این هشدار به صورت مستقیم به شما اعلام می کند که پردازنده دستگاه ضبط دیگر هیچ سیگنال استریم تصویری (Video Stream) را از مسیر کابل کواکسیال یا کابل شبکه دریافت نمی کند. در پاسخ به این قطعی، دستگاه می تواند واکنش های مختلفی نظیر پخش بوق ممتد (Buzzer)، ارسال ایمیل هشدار به مدیر سیستم، روشن کردن آژیر خارجی و نمایش آیکون اخطار روی مانیتور را از خود نشان دهد تا تیم امنیتی را فوراً از وجود یک نقطه کور در شبکه مطلع سازد.

مشاوره تخصصی زیرساخت امنیتی با شرکت شهاب

ما در شرکت دانش بنیان شهاب، به عنوان یکی از پیشگامان تولید سامانه های بینایی ماشین و کنترل تردد هوشمند، معتقدیم که داشتن یک سیستم بدون قطعی، نیازمند طراحی مهندسی شده و استفاده از تجهیزات باکیفیت است. اگر در سازمان، پارکینگ یا مجتمع مسکونی خود با قطعی های مکرر سیستم روبرو هستید و یا قصد ارتقای امنیت مجموعه با استفاده از تجهیزات تخصصی مانند دوربین پلاک خوان را دارید، همین امروز با کارشناسان فنی شرکت شهاب به شماره تلفن 02331099 تماس حاصل فرمایید تا پایدارترین معماری شبکه را به شما پیشنهاد دهیم.

بررسی ریشه ای دلایل بروز خطای Video Loss

برای اینکه بتوانید مشکل را حل کنید، ابتدا باید درک دقیقی از مسیر انتقال تصویر داشته باشید. سیگنال تصویر از سنسور دوربین آغاز شده، از کابل ها و اتصالات عبور کرده و به پورت های دستگاه ضبط می رسد. بروز اختلال در هر یک از این ایستگاه ها، منجر به صدور هشدار قطع شدن تصویر دوربین مداربسته می شود.

برای درک بهتر این موضوع، به یکی از معتبرترین منابع حوزه امنیت فیزیکی مراجعه می کنیم:

“از دست رفتن سیگنال ویدیویی معمولاً ناشی از قطع برق، اختلال در شبکه (در دوربین های IP)، تخریب فیزیکی کابل ها، سوختن پورت ها به دلیل نوسانات برق، یا خرابی خود سخت افزار دوربین است. در بسیاری از موارد، استهلاک کابل ها در طول زمان و اتصالات شل شده، دلیل اصلی نمایش صفحه سیاه در سیستم های امنیتی هستند.” — منبع: وبلاگ تخصصی DTiQ

در ادامه، این دلایل را به صورت عملی و با نگاهی به تجربیات میدانی تیم فنی خود، بررسی می کنیم:

۱. افت ولتاژ و مشکلات منبع تغذیه (Power Supply)

شایع ترین دلیل خاموش شدن دوربین و قطع تصویر، نرسیدن برق کافی به دستگاه است. دوربین های مداربسته معمولاً با ولتاژ ۱۲ ولت DC یا از طریق فناوری PoE کار می کنند.

• استهلاک آداپتور: آداپتورهای بی کیفیت پس از چند ماه کارکرد مداوم، دچار افت آمپر می شوند. یعنی ولتاژ ۱۲ ولت را تامین می کنند، اما توان جریان دهی آن ها کاهش می یابد.
• مشکل قطعی در شب: یک سناریوی بسیار کلاسیک این است که دوربین در طول روز به خوبی کار می کند، اما با تاریک شدن هوا، هشدار قطع شدن تصویر دوربین مداربسته به صدا درمی آید. دلیل این امر روشن شدن پروژکتورهای مادون قرمز (IR) در شب است که به شدت جریان بالایی نیاز دارند. اگر آداپتور ضعیف باشد، ولتاژ افت کرده و دوربین ریستارت (خاموش) می شود.

۲. آسیب دیدگی کابل ها و اتصالات فیزیکی

سیستم های نظارتی به شدت به کیفیت بستر فیزیکی وابسته هستند. آشنایی با انواع قطعات دوربین مداربسته به شما کمک می کند تا این اتصالات را بهتر درک کنید.

• در سیستم های آنالوگ (DVR): فیش های BNC یکی از حساس ترین نقاط شبکه هستند. اگر مغزی کابل کواکسیال به درستی درون فیش پیچ یا پرس نشده باشد، با یک تکان کوچک یا لرزش دیوار، تصویر قطع می شود.
• در سیستم های تحت شبکه (NVR): کابل های شبکه (LAN) که در مسیرهای طولانی یا در مجاورت کابل های فشار قوی برق کشیده شده اند، دچار نویز الکترومغناطیسی و افت بسته های داده (Packet Loss) می شوند. یادگیری اصول صحیح نصب این قطعات در راهنمای فیش BNC و سوکت شبکه؛ آموزش زدن سوکت دوربین کاملاً ضروری است.
• جویدگی کابل ها: در سوله های صنعتی و باغ ها، جویده شدن کابل ها توسط موش ها یکی از دلایل اصلی قطعی است که تنها راه جلوگیری از آن، استفاده از لوله فلکسیبل فلزی است.

۳. تداخل آدرس آی پی (IP Conflict) در دوربین های شبکه

اگر از سیستم های پیشرفته تحت شبکه (IP Cameras) استفاده می کنید، هر دوربین در شبکه دارای یک آدرس یکتا (IP Address) است. اگر یک دستگاه جدید (مثلاً یک لپ تاپ یا پرینتر) به شبکه متصل شود و آی پی مشابهی با دوربین بگیرد، تداخل آی پی رخ می دهد. در این حالت، دستگاه NVR گیج شده و ارتباط خود را با دوربین قطع می کند که منجر به خطای Video Loss می شود. برای درک تفاوت های ساختاری این تجهیزات، حتماً مقاله تفاوت NVR و DVR به زبان ساده؛ کدام را بخریم؟ را مطالعه کنید.

۴. سوختن پورت های دستگاه ضبط یا سوئیچ شبکه

گاهی اوقات خود دوربین و کابل ها کاملاً سالم هستند، اما پورت ورودی دستگاه NVR/DVR سوخته است. رعد و برق و نوسانات شدید برق شهری، قاتل اصلی پورت های شبکه و BNC هستند. استفاده از تجهیزات شبکه ای استاندارد و ایمن مانند مواردی که در راهنمای سوئیچ شبکه PoE چیست؟ بررسی کرده ایم، می تواند جلوی انتقال این نوسانات به دستگاه مرکزی را بگیرد.

چگونه هشدار قطع شدن تصویر را در دستگاه فعال و تنظیم کنیم؟

دستگاه های ضبط تصاویر به صورت پیش فرض مجهز به سیستم تشخیص فقدان ویدیو هستند، اما نحوه واکنش آن ها (مانند پخش بوق یا ارسال ایمیل) باید توسط شما به عنوان مدیر سیستم تنظیم شود. در اینجا نحوه پیکربندی این تنظیمات در دو برند محبوب هایک ویژن و داهوا را آموزش می دهیم.

تنظیمات در برند هایک ویژن (Hikvision)

1. وارد منوی اصلی دستگاه (Main Menu) شوید.
2. به بخش Configuration (یا System) و سپس زیرمنوی Event (رویدادها) بروید.
3. در تب Basic Event، گزینه ای به نام Video Loss وجود دارد. روی آن کلیک کنید.
4. در این صفحه، کانال دوربینی که قصد تنظیم آن را دارید انتخاب کنید و تیک گزینه Enable Video Loss Detection را بزنید.
5. در پایین صفحه، تب Linkage Action را باز کنید. در اینجا می توانید تعیین کنید که دستگاه چه واکشی نشان دهد.

• با زدن تیک Audible Warning، دستگاه در زمان قطعی تصویر بوق می زند.
• با انتخاب Send Email، یک ایمیل هشدار برای شما ارسال می شود.

تنظیمات در برند داهوا (Dahua)

1. در صفحه اصلی کلیک راست کرده و وارد Main Menu شوید.
2. به بخش Alarm (هشدارها) رفته و گزینه Video Detect (یا Video Exception) را انتخاب کنید.
3. در تب بالا، روی گزینه Video Loss کلیک کنید.
4. کانال مورد نظر را انتخاب کرده و تیک Enable را فعال نمایید.
5. در بخش تنظیمات اکشن، می توانید تیک Buzzer را برای فعال کردن صدای بوق داخلی دستگاه، و تیک Log را برای ثبت ساعت دقیق قطعی در حافظه دستگاه فعال کنید.

نکته امنیتی: بسیاری از کارفرمایان به دلیل کلافه شدن از صدای بوق، این هشدار را کاملاً غیرفعال می کنند! این یک اشتباه استراتژیک است. در صورت غیرفعال کردن Buzzer، حتماً گزینه آلارم روی موبایل یا ارسال ایمیل را فعال بگذارید تا در صورت خرابکاری سارقان، فورا مطلع شوید.

راهنمای گام به گام و عملی عیب یابی

وقتی با صفحه سیاه و پیغام Video Loss مواجه شدید، قبل از تماس با تکنسین، می توانید با انجام این ۵ گام ساده، ریشه مشکل را پیدا کرده و در بسیاری از موارد آن را حل کنید:

گام اول: بررسی روشن بودن دوربین (تست برق)

ابتدا باید مطمئن شوید که دستگاه برق دریافت می کند.

• ترفند ساده: دست خود را به صورت کامل روی لنز دوربین قرار دهید (تا محیط برای آن تاریک شود). چند ثانیه صبر کنید. اگر سنسورهای مادون قرمز (چراغ های قرمز رنگ کوچک دور لنز) روشن شدند و صدای کلیک خفیفی (صدای جابجایی فیلتر IR Cut) شنیدید، یعنی دوربین برق دارد و مشکل از کابل انتقال تصویر است.
• اگر چراغ ها روشن نشدند، آداپتور مرکزی یا پورت PoE سوئیچ شبکه شما قطع شده است.

گام دوم: جابجایی پورت ها در دستگاه ضبط

اگر سیستم شما آنالوگ است، فیش BNC دوربینی که تصویر ندارد را از پشت دستگاه DVR باز کنید. آن را به یک پورت دیگر که می دانید سالم است (و تصویر دوربین دیگری را نشان می دهد) متصل کنید.

• اگر تصویر وصل شد: پورت قبلی دستگاه DVR شما سوخته است.
• اگر تصویر همچنان قطع بود: دستگاه سالم است؛ کابل یا خود دوربین دچار خرابی شده اند.

گام سوم: پینگ گرفتن از دوربین تحت شبکه (Ping Test)

در سیستم های IP، بهترین راه برای تست ارتباط، پینگ گرفتن است.

1.  لپ تاپ خود را به سوئیچ شبکه متصل کنید.
2. منوی استارت ویندوز را باز کرده و عبارت cmd را تایپ کنید.
3. دستور ping [IP_Address] را تایپ کنید (مثلاً ping ۱۹۲.۱۶۸.۱.۱۰)
4. اگر با پیام Reply from… روبرو شدید، یعنی کابل شبکه و دوربین سالم هستند، اما تداخل آی پی یا مشکل نرم افزاری در NVR وجود دارد. اگر پیام Request timed out دریافت کردید، یعنی کابل شبکه قطع شده یا دوربین کاملا خاموش است.

گام چهارم: بررسی سوئیچ شبکه و وضعیت چراغ ها

به سراغ رک تجهیزات بروید. هر پورتی که کابل دوربین به آن متصل است، دارای دو چراغ LED (معمولاً سبز و زرد) روی سوئیچ شبکه است. اگر این چراغ ها خاموش باشند یا به صورت غیرعادی و بسیار کند چشمک بزنند، به معنای قطعی کابل شبکه (LAN) یا سوختن سوکت RJ45 است.

گام پنجم: راه اندازی مجدد (Reboot) سخت افزاری

گاهی اوقات حافظه موقت (RAM) دوربین های شبکه یا دستگاه های NVR اصطلاحاً هنگ می کند و استریم ویدیو متوقف می شود. دستگاه ضبط و آداپتورهای دوربین را به مدت یک دقیقه از برق بکشید و مجدداً وصل کنید. این کار ساده، بیش از ۳۰ درصد مشکلات موقتی Video Loss را برطرف می کند.

خطرات هشدار قطع شدن تصویر در پروژه های هوشمند و پلاک خوان

شاید قطع شدن تصویر یک انبار متروکه تا چند روز مشکل حادی ایجاد نکند، اما اهمیت هشدار قطع شدن تصویر دوربین مداربسته در سیستم های هوشمند، کاملاً حیاتی است.

هنگامی که ما در شرکت شهاب پروژه های کنترل تردد و اتوماسیون پارکینگ را اجرا می کنیم، دوربین ها حکم چشم های هوش مصنوعی را دارند. اگر ارتباط نرم افزار پلاک خوان آی پلاک با دوربین به دلیل نوسانات شبکه قطع شود (Video Loss رخ دهد)، فرآیند ثبت ترددها متوقف شده و راهبند برای خودروهای مجاز باز نخواهد شد؛ که این امر منجر به ایجاد ترافیک سنگین و نارضایتی شدید در گیت های ورودی می گردد.

به همین دلیل، سامانه های نرم افزاری پیشرفته ای نظیر آی پلاک، مجهز به مکانیزم ناظر (Watchdog) هستند. این مکانیزم به صورت میلی ثانیه ای ارتباط استریم ویدیو را چک کرده و به محض تشخیص قطعی تصویر، علاوه بر نمایش هشدار روی مانیتور اتاق کنترل، تلاش می کند تا ارتباط را به صورت خودکار بازیابی (Auto-Reconnect) نماید. برای جلوگیری از این بحران ها در اتاق سرور، تامین برق پایدار الزامی است. حتماً راهنمای UPS برای دوربین مداربسته؛ محاسبه باتری و برق اضطراری را برای طراحی یک سیستم بدون قطعی مطالعه فرمایید.

نگهداری پیشگیرانه: چگونه از بروز Video Loss جلوگیری کنیم؟

در مهندسی سیستم های حفاظتی، پیشگیری همیشه ارزان تر و منطقی تر از عیب یابی در زمان بحران است. رعایت چهار اصل زیر، احتمال قطع شدن تصاویر شما را به صفر نزدیک می کند:

1. استفاده از سیستم برق بدون وقفه (UPS): نوسانات برق شهری قاتل خاموش بردهای الکترونیکی هستند. نصب یک UPS استاندارد نه تنها از قطع شدن تصویر در زمان خاموشی جلوگیری می کند، بلکه برق را رگوله کرده و از سوختن پورت ها محافظت می نماید.
2. عایق بندی اصولی اتصالات: فیش های BNC و سوکت های شبکه که در محیط های بیرونی (Outdoors) نصب می شوند، به سرعت در مجاورت رطوبت هوا اکسید شده (زنگ می زنند) و ارتباط را قطع می کنند. حتماً از جعبه تقسیم (Cam Box) پلاستیکی با عایق بندی سیلیکونی برای محافظت از اتصالات استفاده کنید.
3. لیبل گذاری کابل ها: در زمان نصب، هر دو سر کابل شبکه یا کواکسیال را با شماره دوربین لیبل گذاری کنید. در زمان بروز خطای Video Loss در دوربین شماره ۸، پیدا کردن کابل بدون لیبل آن در میان انبوهی از سیم های داخل رک، یک کابوس تمام عیار است!
4. محاسبه پهنای باند و ظرفیت سوئیچ: در سیستم های تحت شبکه، اتصال تعداد زیادی دوربین با کیفیت ۴ مگاپیکسل به یک سوئیچ شبکه معمولی، باعث ترافیک شدید (Bottleneck) شده و برخی از دوربین ها به صورت رندوم دچار قطعی تصویر می شوند. استفاده از سوئیچ های گیگابیتی (Gigabit) برای زیرساخت دوربین های پلاک خوان الزامی است.

پرسش های متداول

۱. دلیل بوق ممتد دستگاه DVR چیست؟

بوق ممتد معمولاً هشداری است که توسط سیستم تشخیص رویداد دستگاه صادر می شود. مهم ترین دلایل آن شامل قطع شدن تصویر یکی از دوربین ها (Video Loss)، پر شدن یا خرابی هارد دیسک، تداخل آدرس آی پی، یا قطع ارتباط با شبکه اینترنت است.

۲. چگونه بوق قطع شدن تصویر را در دستگاه خاموش کنیم؟

برای خاموش کردن موقت بوق، وارد Main Menu شده و به بخش Alarm یا Exception بروید. در تنظیمات مربوط به Video Loss، تیک گزینه Audible Warning یا Buzzer را بردارید و تنظیمات را ذخیره کنید. (توصیه می شود به جای خاموش کردن بوق، ریشه قطعی تصویر را حل کنید).

۳. چرا تصویر یک دوربین خاص هر چند دقیقه یک بار قطع و وصل می شود؟

این مشکل معمولاً به دلیل “افت ولتاژ مرزی” رخ می دهد. آداپتور ضعیف شده است و نمی تواند به صورت پایدار جریان لازم را تامین کند؛ در نتیجه دوربین مرتباً خاموش و پس از چند ثانیه با ذخیره مجدد خازن ها، دوباره روشن می شود.

۴. آیا قطع شدن تصویر به معنای هک شدن دوربین مداربسته است؟

خیر. هک شدن دوربین معمولاً با علائمی مانند تغییر زاویه غیرمنتظره در دوربین های PTZ، تغییر پسورد ورود، یا روشن شدن بی دلیل آن همراه است. قطعی تصویر در ۹۹ درصد مواقع ریشه در اتصالات فیزیکی و نوسانات برق دارد.

۵. فرق پیام Video Loss با پیام No Signal چیست؟

پیام No Signal معمولاً توسط خود مانیتور یا تلویزیون تولید می شود و به این معناست که ارتباط بین مانیتور و دستگاه NVR/DVR قطع است (مثلاً کابل HDMI یا VGA شل شده است). اما Video Loss پیامی است که توسط پردازنده دستگاه ضبط تولید شده و نشان می دهد دوربین قطع شده است.

۶. چرا در روزهای بارانی تصویر دوربین های محوطه بیرون قطع می شود؟

این یک خطای کلاسیک نصب است. ورود آب باران به داخل سوکت شبکه یا اتصال کوتاه شدن فیش BNC باعث قطعی ارتباط می شود. اگر دوربین استاندارد ضدآب (IP67) نداشته باشد، نفوذ رطوبت به برد اصلی نیز می تواند باعث سوختن دستگاه شود.

۷. اگر روی مانیتور لوگوی سازنده دوربین نمایش داده می شود اما تصویر نداریم، مشکل چیست؟

اگر در صفحه نمایش به جای تصویر زنده، لوگوی برند دوربین ثابت مانده است، به این معناست که دوربین روشن است و بستر ارتباطی (کابل شبکه) سالم است، اما چیپست سنسور پردازش تصویر (CMOS) دچار نقص سخت افزاری شده یا گیر کرده است. ریست فکتوری کردن دوربین راه حل اولیه است.

۸. آیا طول کابل شبکه تاثیری در قطعی تصویر دارد؟

بله قطعا. بر اساس استانداردهای شبکه، حداکثر طول مجاز کابل مس خالص شبکه (CAT6) برای انتقال تصویر و برق بدون افت سیگنال، حدود ۱۰۰ متر است. در فواصل بیشتر از این، باید از سوئیچ های میانی یا اکستندرهای شبکه استفاده کنید، در غیر این صورت با خطای Video Loss مواجه خواهید شد.

۹. آیا سوختن هارد دیسک باعث نمایش خطای Video Loss می شود؟

خیر. سوختن یا عدم شناسایی هارد دیسک (HDD Error) باعث توقف فرآیند ضبط می شود، اما تصاویر زنده دوربین ها (Live View) همچنان روی مانیتور نمایش داده خواهند شد. خطای فقدان تصویر منحصرا مربوط به مسیر بین دوربین تا دستگاه ضبط است.

۱۰. اگر پس از جابجا کردن پورت پشت دستگاه تصویر وصل نشد، آیا دوربین سوخته است؟

احتمال سوختن برد دوربین بالاست، اما پیش از تصمیم گیری نهایی، باید دوربین را از محل نصب باز کرده، آن را با یک کابل کوتاه ۱ متری و یک آداپتور ۱۰۰ درصد سالم، مستقیماً و در کنار دستگاه تست کنید تا از خرابی قطعی آن مطمئن شوید.

نتیجه گیری و مشاوره تخصصی ارتقای سیستم

مواجه شدن با هشدار قطع شدن تصویر دوربین مداربسته یک تجربه ناخوشایند امنیتی است که ضعف های زیرساختی پروژه شما را آشکار می کند. همان طور که در این مقاله کالبدشکافی شد، ریشه اصلی این خطاها نه در پیچیدگی های نرم افزاری، بلکه در استهلاک قطعات پسیو، نوسانات جریان برق و کابل کشی های غیراستاندارد نهفته است. عیب یابی اصولی و گام به گام به شما اجازه می دهد تا پیش از تعویض سخت افزارهای گران قیمت، مشکل را با تعویض یک سوکت یا آداپتور ساده برطرف کنید.

با این حال، امنیت پایدار نیازمند تجهیزاتی است که برای کارکرد بی وقفه و دائم کار (۲۴/۷) طراحی شده باشند. شرکت دانش بنیان شهاب با بهره گیری از مهندسان متخصص ایرانی، سال هاست که در زمینه توسعه سامانه های پایدار نظارت تصویری، تولید نرم افزارهای پلاک خوان هوشمند (هسته ساتپا و آی پلاک) و تامین زیرساخت های شبکه ای صنعتی فعالیت می کند.

اگر از قطعی های مکرر سیستم های امنیتی قدیمی خود خسته شده اید و یا برای تجهیز گیت های کنترل تردد سازمان و مجتمع خود به دنبال مطمئن ترین تجهیزات پلاک خوان و اکسس کنترل هستید، تیم مهندسی ما آماده ارائه مشاوره های فوق تخصصی به شماست. برای بررسی نقشه های شبکه و استعلام قیمت تجهیزات هوشمندسازی، همین امروز با کارشناسان شرکت شهاب با شماره تلفن 02331099 تماس حاصل فرمایید. ما امنیت را به عنوان یک سرویس پایدار برای شما بازطراحی می کنیم.
