نصب یک سیستم نظارتی مدرن، فراتر از خرید دوربین های گران قیمت و دستگاه های ضبط پیشرفته است. در واقع، کیفیت نهایی تصویر و پایداری سیستم در طول سال ها، به شدت به زیرساخت فیزیکی و مسیرهای انتقال کابل وابسته است. بسیاری از خرابی های سیستم های نظارتی، ناشی از فرسودگی کابل ها، نفوذ رطوبت یا تداخل های مغناطیسی است که به دلیل عدم استفاده از مسیرهای محافظت شده رخ می دهد. داکت کشی دوربین و استفاده از لوله های منعطف، نقش سیستم عصبی و زره دفاعی را برای پروژه های امنیتی ایفا می کنند. شرکت شهاب با سال ها تجربه در حوزه هوش مصنوعی و پردازش تصویر، همواره بر این نکته تاکید دارد که یک زیرساخت استاندارد، پایه و اساس دقت در نرم افزارهای هوشمند است.

در این مقاله تخصصی، ما به بررسی دقیق استانداردهای داکت کشی دوربین، انواع لوله فلکسی در نصب دوربین و روش های کابل کشی حرفه ای می پردازیم. اگر شما یک نصاب حرفه ای هستید یا قصد دارید برای مجموعه خود سیستم نظارتی راه اندازی کنید، درک این جزئیات فنی به شما کمک می کند تا از هزینه های نگهداری بیهوده در آینده جلوگیری کنید. برای دریافت مشاوره تخصصی در زمینه تجهیزات نظارتی و راهکارهای هوشمند، می توانید با کارشناسان شرکت شهاب به شماره تلفن ۰۲۳۳۲۲۸۱۲۴۲ در تماس باشید.

داکت کشی دوربین

داکت کشی دوربین به معنای استفاده از کانال های پلاستیکی یا فلزی برای عبور کابل های تصویر، شبکه و برق در محیط های داخلی است که هدف آن محافظت فیزیکی کابل ها در برابر ضربه و ایجاد نظم در محیط می باشد. این فرآیند با استفاده از ابعاد مختلف داکت و ترانک انجام می شود و با جلوگیری از گره خوردگی کابل ها و کاهش اثر نویزهای الکترومغناطیسی، پایداری انتقال داده ها را تضمین می کند. داکت کشی صحیح در سیستم های نظارتی، علاوه بر افزایش طول عمر کابل ها، فرآیند عیب یابی و توسعه سیستم را در آینده تسهیل می نماید.

عبارت داکت کشی دوربین معمولا برای محیط های مسقف و داخلی به کار می رود، جایی که زیبایی بصری و مخفی ماندن کابل ها اهمیت زیادی دارد. در مقابل، برای محیط های صنعتی و بیرونی، استفاده از لوله فلکسی و لوله های فلزی در اولویت قرار می گیرد. شرکت شهاب به عنوان تولید کننده راهکارهای هوشمند، همواره استفاده از داکت های با کیفیت و استاندارد را به عنوان بخشی از الزامات نصب در پروژه های خود در نظر می گیرد تا دقت سیستم هایی مانند نرم افزار پلاک خوان آی پلاک در بالاترین سطح ممکن حفظ شود.

انواع داکت و متریال مورد استفاده در نصب دوربین

انتخاب متریال مناسب برای داکت کشی دوربین اولین گام در طراحی یک زیرساخت استاندارد است. داکت ها بر اساس جنس، ابعاد و کاربری به دسته های مختلفی تقسیم می شوند. استفاده از داکت نامناسب می تواند منجر به تغییر شکل در برابر حرارت یا شکستگی در برابر ضربات سطحی شود.

داکت های پلاستیکی ساده و پشت چسب دار

رایج ترین نوع داکت برای محیط های اداری و مسکونی، داکت های PVC هستند. این داکت ها در سایزهای مختلف تولید می شوند. داکت های پشت چسب دار برای سطوح صاف مانند دیوار گچی بسیار مناسب هستند و سرعت نصب را افزایش می دهند. با این حال، در داکت کشی دوربین برای پروژه های امنیتی، توصیه می شود داکت ها حتما با پیچ و رولپلاک به دیوار محکم شوند تا در اثر وزن کابل ها یا دستکاری افراد، از جای خود خارج نشوند. استفاده از داکت های ضد حریق (Fire Retardant) در سازمان ها و مراکز حساس یک ضرورت محسوب می شود تا در صورت بروز اتصالی، آتش به سایر نقاط منتقل نشود.

ترانکینگ؛ داکت های تخصصی و جادار

ترانک ها ابعادی بزرگتر از داکت های معمولی دارند و معمولا برای عبور حجم زیادی از کابل ها در مسیرهای اصلی پروژه استفاده می شوند. مزیت ترانکینگ نسبت به داکت کشی دوربین معمولی، قابلیت نصب پارتیشن در داخل آن است. این پارتیشن ها به شما اجازه می دهند کابل های برق را از کابل های تصویر و شبکه جدا کنید تا تداخل نویز به حداقل برسد. همچنین بر روی ترانک ها می توان پریزهای برق و شبکه را به صورت مستقیم نصب کرد که به زیبایی نهایی کار کمک شایانی می کند. در سیستم های مبتنی بر شبکه، مدیریت پهنای باند بسیار حیاتی است؛ برای درک بهتر این موضوع می توانید مقاله محاسبه پهنای باند دوربین مداربسته را مطالعه نمایید.

داکت های فلزی و گالوانیزه

در محیط هایی که احتمال ضربات شدید فیزیکی وجود دارد یا امنیت کابل ها در برابر جویدن حیوانات موذی مانند موش اهمیت دارد، از داکت های فلزی استفاده می شود. این داکت ها علاوه بر استحکام بالا، یک شیلد عالی در برابر امواج الکترومغناطیسی ایجاد می کنند. در ایستگاه های مانیتورینگ بزرگ که حجم داده های تصویری بسیار بالاست، داکت های فلزی به حفظ کیفیت سیگنال کمک می کنند. برای اطلاعات بیشتر در مورد طراحی فضاهای مانیتورینگ، می توانید به صفحه اتاق مانیتورینگ استاندارد مراجعه کنید.

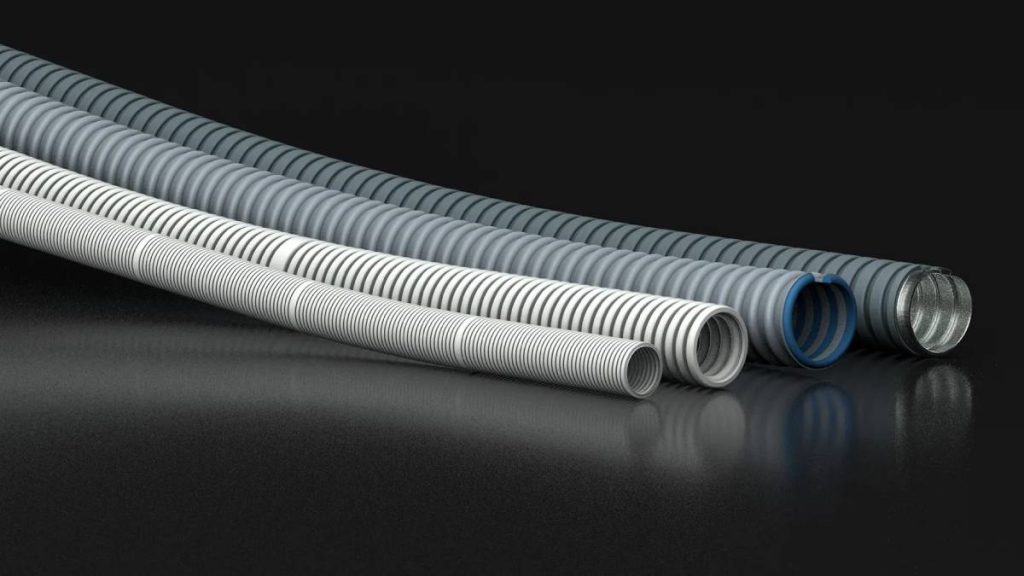

لوله فلکسی در نصب دوربین؛ زره منعطف کابل ها

در بسیاری از بخش های نصب دوربین، نیاز به عبور کابل از زوایا و نقاطی است که داکت های صلب پلاستیکی قابلیت اجرا ندارند. در اینجاست که لوله فلکسی (Flexible Conduit) وارد میدان می شود. لوله فلکسی به دلیل انعطاف پذیری بالا، بهترین گزینه برای رساندن کابل از انتهای داکت به بدنه دوربین است.

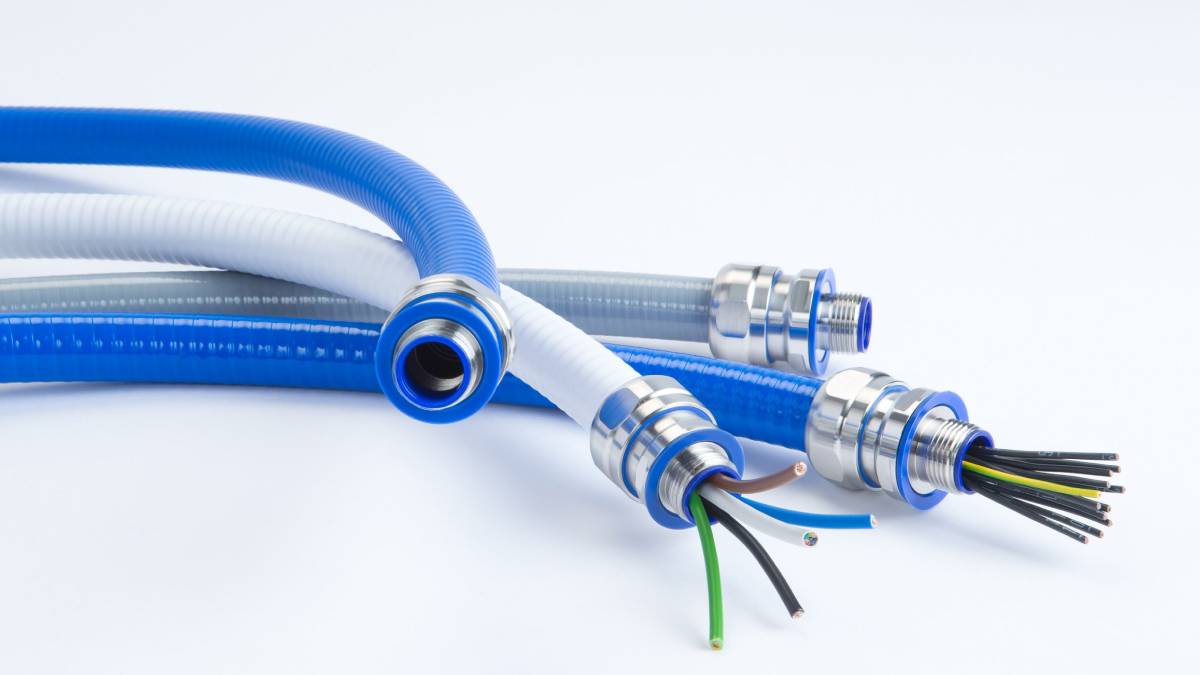

لوله فلکسی روکش دار (PVC Coated)

این نوع لوله دارای یک بدنه فلزی منعطف است که با یک لایه از پلاستیک PVC پوشانده شده است. این روکش پلاستیکی باعث می شود لوله در برابر رطوبت و نفوذ آب مقاوم باشد. در محیط های باز، استفاده از لوله فلکسی روکش دار الزامی است. طبق استانداردهای بین المللی سازمان استانداردهای برق، لوله های مورد استفاده در فضای باز باید دارای مقاومت در برابر اشعه UV خورشید باشند تا در دراز مدت دچار پوسیدگی نشوند. شرکت شهاب در تمامی پروژه های بیرونی خود، از لوله های فلکسی با کیفیت بالا استفاده می کند تا پایداری دوربین ها تضمین شود.

لوله فلکسی بدون روکش

این مدل فاقد پوشش پلاستیکی است و بیشتر در محیط های داخلی و برای عبور کابل ها در داخل سقف های کاذب یا دیوارهای کنافی استفاده می شود. این لوله ها وزن کمتری دارند اما در برابر رطوبت مقاوم نیستند. در داکت کشی دوربین داخلی، زمانی که می خواهیم کابل را از داکت اصلی به محل نصب دوربین در گوشه سقف برسانیم، استفاده از قطعات کوتاه لوله فلکسی بدون روکش بسیار راهگشاست.

سایز بندی لوله فلکسی

لوله های فلکسی بر اساس قطر داخلی (بر حسب میلی متر یا نمره) دسته بندی می شوند. سایزهای رایج شامل نمره ۱۱، ۱۳، ۱۶، ۲۱ و بالاتر هستند. در هنگام انتخاب لوله، باید توجه داشت که تنها ۴۰ درصد از فضای داخل لوله باید توسط کابل ها اشغال شود تا تبادل حرارتی به درستی انجام گیرد و فضای کافی برای کشیدن کابل های اضافه در آینده وجود داشته باشد. عدم رعایت این نکته می تواند باعث گرم شدن کابل ها و افت ولتاژ در سیستم های دوربین مداربسته شود. برای آشنایی با تجهیزات مرکزی و تفاوت های آن ها، مطالعه مطلب تفاوت NVR و DVR پیشنهاد می شود.

استانداردهای طلایی در داکت کشی دوربین

اجرای داکت کشی دوربین به صورت غیراستاندارد نه تنها از نظر ظاهری زننده است، بلکه می تواند باعث بروز مشکلات فنی جدی شود. در اینجا به برخی از مهم ترین استانداردهای نصب که تیم های فنی شرکت شهاب به آن ها پایبند هستند، اشاره می کنیم.

۱. رعایت فاصله از کابل های برق فشار قوی

یکی از بزرگترین دشمنان کیفیت تصویر در دوربین های آنالوگ و حتی دوربین های شبکه، نویز القایی از کابل های برق است. در هنگام داکت کشی دوربین، مسیر داکت ها باید حداقل ۱۲ تا ۲۰ سانتی متر از کابل های برق فشار قوی فاصله داشته باشد. اگر مجبور به عبور کابل ها از کنار هم هستید، حتما از داکت های پارتیشن دار استفاده کنید یا کابل های تصویر را از داخل لوله های فلزی (فولادی) عبور دهید تا اثر نویز خنثی شود. کیفیت تصویر برای فرآیندهایی مانند تشخیص پلاک های مخدوش حیاتی است.

۲. استفاده از اتصالات و زوایای استاندارد

در نقاطی که داکت تغییر جهت می دهد (کنج دیوارها)، نباید کابل را به شدت خم کرد. خمیدگی بیش از حد کابل های شبکه (Cat6) باعث تغییر در ساختار زوج سیم ها و افت پهنای باند می شود. در داکت کشی دوربین حرفه ای، از قطعات جانبی مانند زانویی، سه راهی و درپوش انتهایی استفاده می شود. این قطعات علاوه بر زیبایی، شعاع خم استاندارد کابل را حفظ می کنند. کابل های شبکه نباید با زاویه کمتر از ۹۰ درجه خم شوند.

۳. استاندارد ارتفاع و دسترسی

داکت ها باید در ارتفاعی نصب شوند که از دسترس مستقیم افراد غیر مجاز و ضربات احتمالی دور باشند. معمولا بهترین مکان برای نصب داکت، کنج سقف یا بالای قرنیز دیوار است. همچنین در مسیرهای عمودی، داکت باید به گونه ای محکم شود که در اثر وزن کابل ها به مرور زمان شکم ندهد. استفاده از بست های کمربندی در فواصل مشخص در داخل داکت، از انباشته شدن کابل ها بر روی هم جلوگیری می کند. امنیت زیرساخت فیزیکی مانع از نفوذ به سیستم می شود؛ در همین راستا مطالعه راهنمای پیشگیری از هک شدن دوربین های مداربسته توصیه می گردد.

اصول نصب لوله فلکسی در محیط های بیرونی

نصب لوله فلکسی در محیط های باز حساسیت های بسیار بالاتری نسبت به داکت کشی دوربین داخلی دارد. عوامل جوی مانند باران، برف و تغییرات دمایی می توانند زیرساخت شما را به سرعت فرسوده کنند.

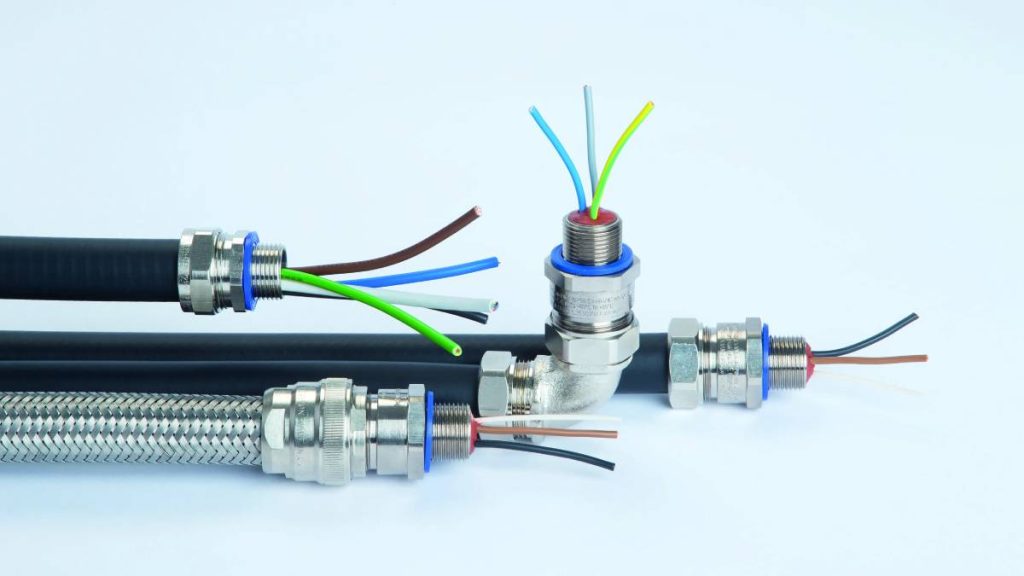

استفاده از گلند (Gland)؛ سد نفوذ آب

هر جا که لوله فلکسی به دوربین یا جعبه تقسیم (کم باکس) متصل می شود، حتما باید از گلند استفاده کرد. گلند قطعه ای است که لوله فلکسی را به بدنه جعبه محکم می کند و اجازه ورود آب و گرد و غبار را به داخل مسیر کابل کشی نمی دهد. عدم استفاده از گلند، باعث می شود باران به داخل لوله نفوذ کرده و به مرور زمان فیش های تصویر و برق دوربین دچار شوره و قطعی شوند. این موضوع به ویژه در محیط های با رطوبت بالا اهمیت دارد. برای درک بهتر استانداردهای ضد آب، مقاله درجه حفاظت IP چیست را مطالعه کنید.

نصب بست های چنگالی و نگهدارنده

لوله های فلکسی نباید در هوا رها شوند. لرزش لوله در اثر باد می تواند باعث تکان خوردن تصویر دوربین شود که این امر دقت سیستم های هوشمند را مختل می کند. در مسیرهای بیرونی، لوله فلکسی باید هر ۵۰ سانتی متر با استفاده از بست های چنگالی یا بست های لوله ای فلزی به دیوار یا دکل محکم شود. پایداری فیزیکی دوربین در سیستم های پلاک خوان، پیش نیاز استخراج صحیح اعداد است. برای مشاهده نمونه های موفق در این حوزه، می توانید به صفحه پلاک خوان سیار مراجعه کنید.

تاثیر زیرساخت استاندارد بر دقت هوش مصنوعی

شاید این سوال پیش بیاید که داکت کشی دوربین چه ارتباطی با هوش مصنوعی دارد؟ پاسخ در کیفیت داده های ورودی نهفته است. سیستم های پیشرفته نظارتی مانند هوش مصنوعی پلاک خوان، برای تشخیص دقیق کاراکترها در کسری از ثانیه، به تصاویری شفاف و بدون نویز دیجیتالی نیاز دارند.

وقتی زیرساخت کابل کشی ضعیف باشد، نویزهای محیطی به سیگنال تصویر نفوذ می کنند. این نویزها در لبه های حروف و اعداد پلاک تداخل ایجاد کرده و باعث خطای نرم افزار می شوند. همچنین، نوسانات ناشی از کابل کشی برق غیراستاندارد می تواند باعث ریست شدن های ناگهانی دوربین یا دستگاه ضبط شود. شرکت شهاب در اجرای سامانه های ملی خود، همواره از سخت گیرانه ترین استانداردهای داکت کشی دوربین پیروی می کند تا تضمین کند که هیچ داده ای در مسیر انتقال از دست نمی رود. این دقت در پروژه های حساسی مانند اتوماسیون فرآیند توزین با پلاک خوان باسکول اهمیت اقتصادی مستقیمی دارد.

عیب یابی و نگهداری مسیرهای داکت و لوله فلکسی

یک زیرساخت خوب باید قابلیت نگهداری آسانی داشته باشد. سیستم های نظارتی موجودات زنده ای هستند که ممکن است نیاز به ارتقا یا تعمیر داشته باشند.

• برچسب گذاری (Labeling): در ابتدای مسیر هر داکت و در ورودی دستگاه ضبط، باید روی کابل ها برچسب شماره دوربین زده شود. در هنگام داکت کشی دوربین، اگر این کار انجام نشود، در صورت قطعی یک تصویر، نصاب مجبور می شود تمام مسیر داکت ها را باز کند تا کابل مربوطه را پیدا کند.
• بازبینی دوره ای گلندها: در لوله های فلکسی بیرونی، باید سالی یک بار سلامت واشرها و گلندها چک شود. نفوذ حشرات یا لانه سازی پرندگان در انتهای لوله های رها شده، یکی از دلایل رایج قطعی کابل است.
• جلوگیری از انباشت گرد و غبار: داکت های داخلی باید به گونه ای بسته شوند که گرد و غبار به داخل آن ها نفوذ نکند. انباشته شدن خاک در داکت ها می تواند باعث گرم شدن بیش از حد کابل ها در مسیرهای طولانی شود.

در پروژه های بزرگ، اطلاع از هزینه نگهداری سیستم پلاک خوان به مدیران کمک می کند تا بودجه ای را برای این بازدیدهای دوره ای اختصاص دهند. پیشگیری همیشه ارزان تر از تعمیرات گسترده است.

داکت کشی دوربین در محیط های خاص (صنعتی و بیمارستانی)

برخی محیط ها استانداردهای خاص خود را در کابل کشی طلب می کنند. برای مثال، در بیمارستان ها، به دلیل وجود دستگاه های MRI و اشعه X، تداخل مغناطیسی در بالاترین حد ممکن است. در این محیط ها، داکت کشی دوربین باید حتما با استفاده از ترانک های فلزی یا لوله های مسی انجام شود تا نویز به کلی دفع شود.

در محیط های صنعتی مانند کارخانجات ذوب فلزات، حرارت محیط می تواند داکت های PVC معمولی را ذوب کند. در اینجا استفاده از لوله های فولادی گالوانیزه (لوله کاندوئیت) جایگزین لوله فلکسی و داکت می شود. این لوله ها با اتصالات رزوه ای به هم متصل می شوند و یک محیط کاملا ایزوله و ضد انفجار را برای کابل ها فراهم می کنند. شرکت شهاب در راه اندازی پلاک خوان برای شهرک صنعتی همواره این شرایط سخت محیطی را در نظر گرفته و متناسب با آن، متریال زیرساخت را پیشنهاد می دهد.

پرسش های متداول در مورد داکت کشی و لوله فلکسی

۱. آیا می توان کابل دوربین را بدون داکت روی دیوار نصب کرد؟

از نظر فنی بله، اما به شدت توصیه نمی شود. کابل های بدون محافظ در برابر نور خورشید خشک شده و ترک می خورند. همچنین امنیت فیزیکی سیستم به خطر می افتد و سارقان به راحتی می توانند کابل را قطع کنند.

۲. بهترین سایز داکت برای ۴ عدد دوربین مداربسته چیست؟

اگر از کابل های ترکیبی (کواکسیال + برق) استفاده می کنید، داکت سایز ۳ (۳۰ در ۳۰ میلی متر) معمولا کافی است. اما برای کابل های شبکه، به دلیل ضخامت کمتر، می توان از داکت های ظریف تر نیز استفاده کرد.

۳. چرا لوله فلکسی بعد از مدتی خشک و شکننده می شود؟

این اتفاق معمولا برای لوله های بی کیفیت و بدون روکش UV می افتد. تابش مداوم خورشید باعث از بین رفتن پلیمرهای پلاستیک می شود. همیشه از لوله های فلکسی استاندارد با برند معتبر استفاده کنید.

۴. تفاوت داکت و ترانک در چیست؟

داکت ها معمولا ابعاد کوچکی دارند و برای عبور کابل استفاده می شوند. ترانک ها جادارتر هستند، قابلیت نصب پارتیشن داخلی برای جداسازی برق و شبکه را دارند و می توان پریزهای مختلف را روی آن ها نصب کرد.

۵. حداکثر طول لوله فلکسی در نصب دوربین چقدر باید باشد؟

لوله فلکسی نباید جایگزین کل مسیر کابل کشی شود. استاندارد این است که لوله فلکسی تنها در انتهای مسیر (حدود ۵۰ تا ۱۰۰ سانتی متر) برای اتصال داکت یا لوله فلزی به دوربین استفاده شود.

۶. چگونه نویز را در داکت کشی دوربین های آنالوگ حذف کنیم؟

استفاده از کابل های با شیلد و فویل با کیفیت (تمام مس) و حفظ فاصله حداقل ۲۰ سانتی متری از کابل های برق، اصلی ترین راه حل حذف نویز است.

۷. گلند لوله فلکسی چیست؟

گلند قطعه ای است که در محل اتصال لوله به جعبه تقسیم نصب می شود تا مسیر ورود آب و حشرات را کاملا مسدود کند و لوله را در جای خود ثابت نگه دارد.

۸. آیا داکت فلزی نیاز به اتصال ارت دارد؟

بله، طبق استانداردهای ایمنی، تمام داکت ها و لوله های فلزی در یک پروژه باید به سیستم ارت ساختمان متصل شوند تا جریانات القایی خطری برای پرسنل و تجهیزات ایجاد نکند.

۹. برای محیط های مرطوب (مانند شمال کشور) چه نوع داکت کشی پیشنهاد می شود؟

در این محیط ها داکت کشی پلاستیکی در داخل و استفاده از لوله های فلکسی روکش دار سنگین یا لوله های UPVC آب بندی شده در بیرون پیشنهاد می شود.

۱۰. قیمت داکت کشی دوربین چگونه محاسبه می شود؟

قیمت معمولا بر اساس “متراژ طول” و نوع متریال مصرفی محاسبه می شود. هزینه اجرت نصب نیز بسته به سختی کار و ارتفاع نصب متفاوت خواهد بود.

نتیجه گیری و جمع بندی نهایی

داکت کشی دوربین و انتخاب لوله فلکسی مناسب، سرمایه گذاری روی طول عمر و دقت سیستم امنیتی شماست. یک نصب تمیز و مهندسی شده، نه تنها باعث زیبایی محیط کار یا زندگی شما می شود، بلکه امنیت تصاویر ثبت شده را تضمین کرده و هزینه های تعمیراتی را به حداقل می رساند. در دنیای نظارت تصویری که به سمت تحلیل های هوشمند حرکت می کند، داشتن یک زیرساخت بدون نویز و پایدار، اولین شرط موفقیت است.
