اهنمای جامع برای متخصصان: دوربین پلاک خوان چیست و چگونه کار میکند؟ با انواع، نصب، تنظیمات و جدید ترین فناوری های ANPR/LPR به طور کامل آشنا شوید.

مقدمه ای بر فناوری پلاک خوان

در دنیای امروز که امنیت و مدیریت هوشمند جریان های ترافیکی به یکی از اصلی ترین دغدغه های جوامع مدرن تبدیل شده است، فناوری های نظارت تصویری نقشی کلیدی ایفا می کنند. در میان انبوه تجهیزات امنیتی، دوربین های پلاک خوان یا ANPR (Automatic Number Plate Recognition) به عنوان ابزاری قدرتمند و تحول آفرین، جایگاه ویژه ای پیدا کرده اند. این دوربین ها فراتر از یک ضبط کننده تصویر ساده عمل کرده و با هوش مصنوعی خود، اطلاعات ارزشمندی را از دل تصاویر استخراج می کنند که کاربرد های گسترده ای از کنترل تردد پارکینگ ها گرفته تا اجرای قانون در سطح کلان شهر ها دارد. درک عمیق این که دوربین پلاک خوان چیست و مکانیزم عملکرد آن چگونه است، برای هر متخصص و نصاب سیستم های نظارت تصویری یک ضرورت محسوب می شود.

این مقاله یک راهنمای جامع و کاملا تخصصی است که برای نصاب ها و کارشناسان فنی حوزه دوربین های مداربسته تهیه شده است. هدف ما در شرکت شهاب، ارائه دانشی عمیق و کاربردی است تا شما بتوانید با اطمینان کامل، بهترین سیستم پلاک خوان را متناسب با نیاز هر پروژه انتخاب، نصب و راه اندازی کنید. ما در این مطلب به تمام جنبه های این فناوری، از تعریف پایه و اجزای تشکیل دهنده آن گرفته تا پیچیده ترین مراحل پردازش تصویر و چالش های نصب، خواهیم پرداخت. اگر به دنبال مشاوره تخصصی و راه اندازی سیستم های پلاک خوان هستید، کارشناسان ما در شرکت شهاب آماده پاسخگویی به شما هستند.

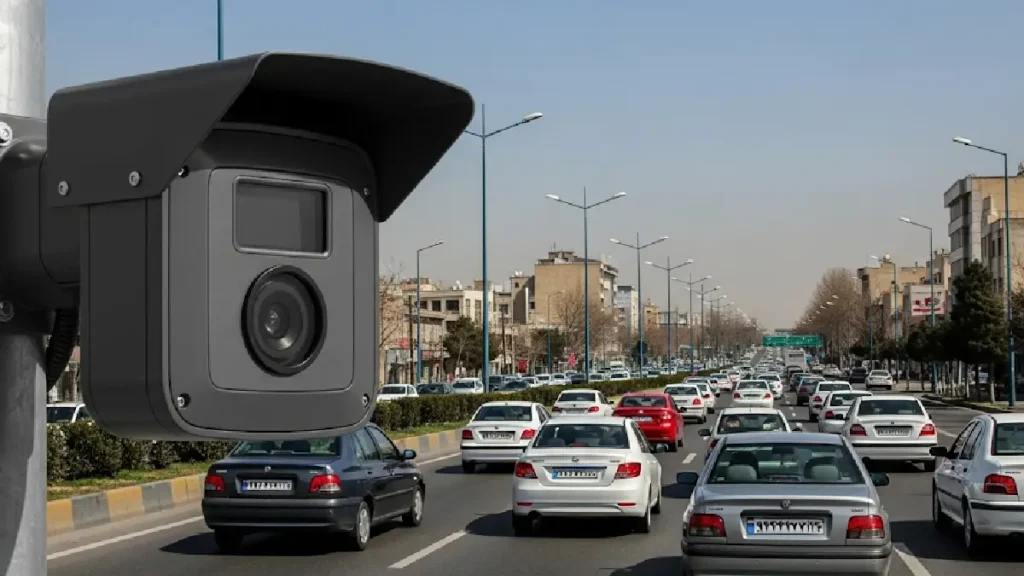

دوربین پلاک خوان چیست

پاسخ کوتاه و دقیق به پرسش دوربین پلاک خوان چیست این است: یک دستگاه تخصصی نظارت تصویری که قادر است با استفاده از فناوری تشخیص نوری کاراکتر ها (OCR)، شماره پلاک خودرو ها را از تصاویر ویدیویی استخراج کرده و آن را به داده های متنی قابل جستجو و ذخیره سازی تبدیل کند. این فناوری که با نام های LPR (License Plate Recognition) یا ANPR نیز شناخته می شود، پلی میان دنیای فیزیکی تردد خودرو ها و دنیای دیجیتال داده ها ایجاد می کند. برخلاف دوربین های مداربسته معمولی که تنها وقایع را ضبط می کنند، دوربین های پلاک خوان به صورت فعال، اطلاعات را تحلیل و پردازش می کنند تا یک خروجی هوشمند و کاربردی ارائه دهند. این قابلیت، آن ها را به ابزاری بی بدیل برای اتوماسیون فرایند های مرتبط با شناسایی خودرو ها تبدیل کرده است. به عبارت دیگر، این سیستم به جای انسان، وظیفه خواندن و ثبت پلاک ها را با سرعتی بسیار بالاتر و خطای کمتر انجام می دهد. این فرآیند شامل تصویر برداری با کیفیت بالا، مکان یابی دقیق پلاک در تصویر، جداسازی کاراکتر ها و در نهایت تبدیل آن ها به متن دیجیتال است که می تواند در یک پایگاه داده ذخیره شده و برای اقدامات بعدی مانند باز کردن راهبند، ثبت تخلف یا جستجو های امنیتی مورد استفاده قرار گیرد.

تعریف دقیق و فنی دوربین پلاک خوان (ANPR/LPR)

از منظر فنی، یک سیستم پلاک خوان مجموعه ای از سخت افزار و نرم افزار است که برای شناسایی و ثبت خودکار پلاک وسایل نقلیه طراحی شده است. سخت افزار اصلی این سیستم یک دوربین با کیفیت تصویر بالا است که به سنسور های حساس به نور (معمولا CMOS)، لنز قابل تنظیم و یک سیستم نورپردازی قدرتمند (معمولا مادون قرمز یا IR) مجهز است. این اجزا به دوربین اجازه می دهند در شرایط نوری مختلف، از آفتاب شدید روز گرفته تا تاریکی مطلق شب، تصاویری واضح و بدون تاری از پلاک خودرو های در حال حرکت ثبت کند.

قلب تپنده این سیستم، نرم افزار آن است که بر پایه الگوریتم های پیچیده پردازش تصویر و یادگیری عمیق (Deep Learning) کار می کند. این نرم افزار وظیفه دارد تا پس از دریافت تصویر از دوربین، چندین مرحله پردازش را به صورت آنی انجام دهد:

1. تشخیص خودرو (Vehicle Detection): ابتدا الگوریتم، وجود یک خودرو در کادر تصویر را تشخیص می دهد.
2. مکان یابی پلاک (Plate Localization): سپس با تحلیل ویژگی هایی مانند شکل مستطیلی، کنتراست رنگ و وجود کاراکتر ها، محل دقیق پلاک را در تصویر پیدا می کند.
3. پیش پردازش پلاک (Plate Pre-processing): تصویر پلاک برش خورده و برای بهبود کیفیت، عملیاتی مانند اصلاح زاویه (De-skew)، تنظیم روشنایی و کنتراست و حذف نویز روی آن انجام می شود.
4. بخش بندی کاراکتر ها (Character Segmentation): الگوریتم، کاراکتر های به هم چسبیده روی پلاک را به صورت مجزا از یکدیگر جدا می کند.
5. تشخیص کاراکتر (Character Recognition): در این مرحله، موتور OCR هر کاراکتر جدا شده را با الگو های ذخیره شده در پایگاه داده خود (شامل اعداد ۰ تا ۹ و حروف الفبای فارسی) مقایسه کرده و معادل متنی آن را شناسایی می کند. مدل های مدرن مبتنی بر شبکه های عصبی کانولوشنی (CNN) در این بخش به دقتی بیش از ۹۸ درصد دست یافته اند.
6. پس پردازش (Post-processing): در نهایت، رشته کاراکتر های شناسایی شده با ساختار های استاندارد پلاک های کشور مورد نظر (مثلا دو عدد، یک حرف، سه عدد برای پلاک های ایران) مطابقت داده می شود تا خطا های احتمالی اصلاح شوند.

خروجی نهایی این فرآیند، یک رشته متنی (مثلا “۱۲الف۳۴۵ایران۶۷”) به همراه اطلاعات جانبی مانند زمان و تاریخ، تصویر پلاک و تصویر کامل خودرو است که می تواند برای کاربرد های مختلف مورد استفاده قرار گیرد.

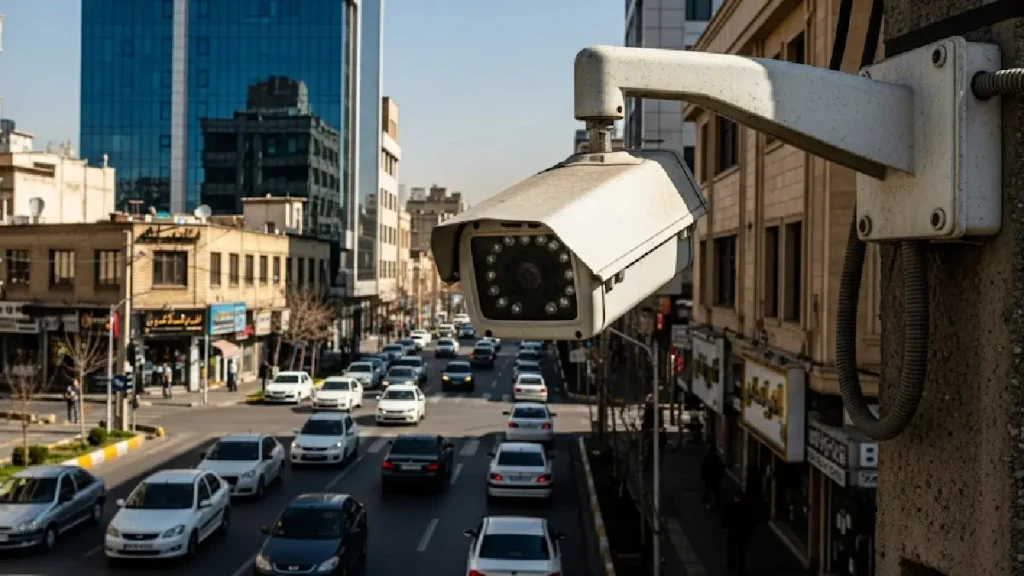

تفاوت دوربین پلاک خوان با دوربین های مداربسته معمولی

بسیاری از افراد به اشتباه تصور می کنند که هر دوربین مداربسته با کیفیتی می تواند کار پلاک خوانی را انجام دهد. در حالی که این تصور کاملا نادرست است. تفاوت های بنیادین سخت افزاری و نرم افزاری میان این دو نوع دوربین وجود دارد که درک آن ها برای یک نصاب حرفه ای ضروری است.

مهم ترین تفاوت در سرعت شاتر است. یک دوربین معمولی برای گرفتن تصویر روشن در شب، سرعت شاتر را کاهش می دهد که این کار باعث تاری شدید اجسام متحرک می شود. اما دوربین پلاک خوان با استفاده از شاتر بسیار سریع و فلاش قدرتمند IR، حرکت خودرو را “فریز” کرده و تصویری کاملا واضح از پلاک ثبت می کند، حتی اگر خودرو با سرعت بالا در حرکت باشد. این فلاش IR به قدری سریع و متمرکز است که چشم انسان آن را نمی بیند اما پلاک خودرو را به دلیل خاصیت بازتاب نور (Retro-reflective)، مانند یک منبع نور روشن می کند و خواندن آن را برای دوربین ممکن می سازد.

اجزای اصلی تشکیل دهنده یک سیستم پلاک خوان

یک سیستم کامل پلاک خوان، چه به صورت یکپارچه (All-in-One) و چه به صورت مجزا، از چندین جزء کلیدی تشکیل شده است که هماهنگی آن ها برای رسیدن به عملکرد مطلوب ضروری است.

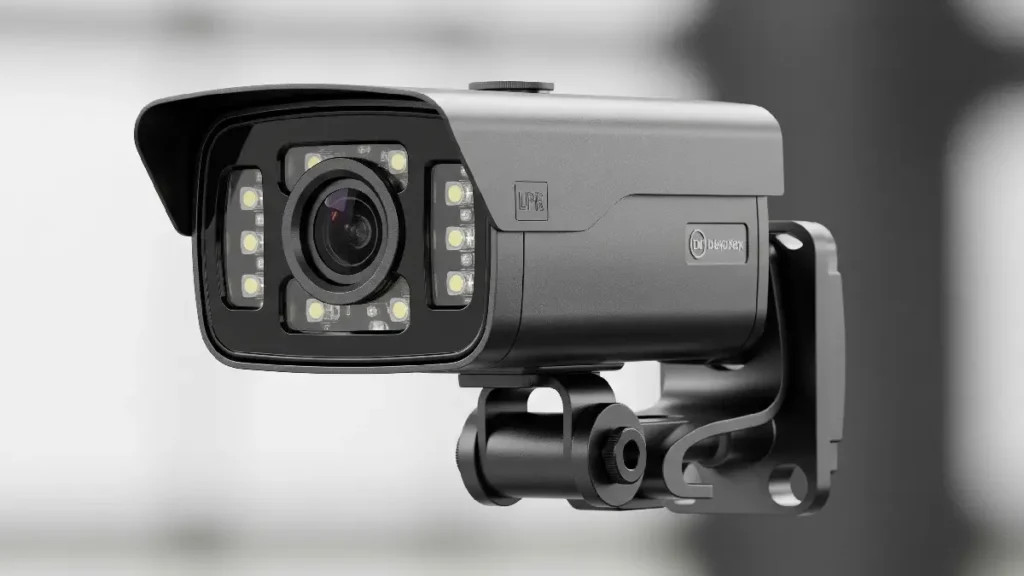

1. دوربین (Camera): این اصلی ترین جزء سخت افزاری است. همان طور که گفته شد، این دوربین دارای مشخصات ویژه ای مانند رزولوشن بالا (معمولا ۲ تا ۴ مگاپیکسل کافی است)، سنسور حساس، و قابلیت تنظیم دقیق سرعت شاتر، دیافراگم (Iris) و بهره (Gain) است.
2. لنز (Lens): انتخاب لنز مناسب برای تنظیم فاصله کانونی و زاویه دید اهمیت زیادی دارد. لنز های وریفوکال به نصاب اجازه می دهند تا کادر تصویر را به صورت دقیق روی مسیر عبور پلاک ها تنظیم کند.
3. سیستم روشنایی (Illuminator): معمولا مجموعه ای از LED های مادون قرمز (IR) قدرتمند است که به صورت همگام با شاتر دوربین کار می کنند. این سیستم باید بتواند نور کافی برای روشن کردن پلاک در فواصل مختلف و در شرایط آب و هوایی گوناگون را فراهم کند. برخی سیستم های پیشرفته از نور سفید نیز برای ثبت تصویر رنگی از خودرو استفاده می کنند.
4. پردازنده (Processor): در دوربین های مدرن All-in-One، یک پردازنده قدرتمند (CPU/GPU) درون خود دوربین تعبیه شده است که تمامی مراحل پردازش تصویر و OCR را به صورت داخلی انجام می دهد. در سیستم های مبتنی بر سرور، این پردازش توسط یک کامپیوتر یا سرور جداگانه انجام می شود.
5. نرم افزار پلاک خوان (ANPR Software): این نرم افزار شامل الگوریتم های تشخیص و خواندن پلاک است. کیفیت این نرم افزار و قدرت موتور OCR آن، تعیین کننده اصلی دقت کل سیستم است. این نرم افزار همچنین وظیفه مدیریت داده ها، ارتباط با پایگاه داده و یکپارچه سازی با سایر سیستم ها را بر عهده دارد.
6. پایگاه داده (Database): اطلاعات استخراج شده (شماره پلاک، زمان، تصویر و…) در یک پایگاه داده ذخیره می شود. این پایگاه داده می تواند برای ایجاد لیست های سفید (خودرو های مجاز)، لیست های سیاه (خودرو های تحت تعقیب) و گزارش گیری های مدیریتی استفاده شود.
7. تجهیزات جانبی (Ancillary Equipment): شامل منابع تغذیه (PoE)، کابل های شبکه، تجهیزات کنترلی مانند راهبند، نمایشگر و سیستم های هشدار دهنده است که با سیستم پلاک خوان یکپارچه می شوند.

درک نقش هر یک از این اجزا به متخصصان کمک می کند تا در هنگام طراحی و عیب یابی سیستم، دید جامعی داشته باشند و بتوانند بهترین عملکرد ممکن را از تجهیزات خود دریافت کنند.

نحوه عملکرد دوربین پلاک خوان به صورت گام به گام

برای درک عمیق تر این که دوربین پلاک خوان چیست و چگونه جادوی خود را عملی می کند، باید سفری به درون این فناوری داشته باشیم و مراحل پردازش را از لحظه ثبت تصویر تا استخراج متن نهایی، به صورت گام به گام بررسی کنیم. این فرآیند که در کسری از ثانیه رخ می دهد، ترکیبی هوشمندانه از اپتیک، الکترونیک و الگوریتم های پیشرفته کامپیوتری است. عملکرد دقیق و قابل اعتماد یک سیستم ANPR نتیجه هماهنگی بی نقص این مراحل است.

مرحله اول: تصویر برداری و ثبت پلاک خودرو

این مرحله، بنیاد و اساس کل فرآیند است. اگر تصویر اولیه کیفیت لازم را نداشته باشد، بهترین نرم افزار های OCR نیز در تشخیص پلاک ناکام خواهند ماند. هدف در این مرحله، ثبت یک تصویر کاملا واضح، روشن و بدون تاری از پلاک خودرو است. برای دستیابی به این هدف، چندین پارامتر کلیدی در دوربین باید به درستی تنظیم شوند:

• سرعت شاتر (Shutter Speed): این مهم ترین تنظیم برای ثبت پلاک خودرو های در حال حرکت است. برای جلوگیری از تاری ناشی از حرکت (Motion Blur)، سرعت شاتر باید بسیار بالا باشد. به عنوان یک قانون کلی برای متخصصان نصب، برای خودرو هایی با سرعت تا ۶۰ کیلومتر بر ساعت، سرعت شاتر ۱/۱۰۰۰ ثانیه یا سریع تر توصیه می شود. برای سرعت های بالاتر، ممکن است به سرعت شاتر ۱/۲۰۰۰ یا حتی ۱/۴۰۰۰ ثانیه نیاز باشد.
• دیافراگم (Aperture/Iris): دیافراگم میزان نوری که به سنسور می رسد را کنترل می کند. در طول روز که نور محیط زیاد است، دیافراگم بسته تر می شود تا از اشباع شدن تصویر (Overexposure) جلوگیری کند. در شب، دیافراگم بازتر می شود تا حداکثر نور ممکن از فلاش IR به سنسور برسد.
• نورپردازی مادون قرمز (IR Illumination): در شب یا شرایط نوری کم، دوربین به حالت تک رنگ (Monochrome) سوئیچ کرده و فلاش IR خود را فعال می کند. این فلاش نوری نامرئی برای چشم انسان اما کاملا روشن برای سنسور دوربین تولید می کند. پلاک خودرو ها به دلیل پوشش بازتابنده نور، این نور IR را به شدت به سمت دوربین بازتاب می دهند و در تصویر به صورت یک مستطیل سفید و درخشان با حروف تیره دیده می شوند. این کنتراست بالا، کار را برای الگوریتم های تشخیص بسیار آسان می کند. قدرت و زاویه تابش IR باید متناسب با فاصله دوربین تا خودرو تنظیم شود.
• فوکوس (Focus): لنز دوربین باید به طور دقیق روی مسیری که پلاک خودرو ها از آن عبور می کنند، فوکوس شده باشد. یک تصویر خارج از فوکوس، کاراکتر های محو و غیر قابل تشخیصی را نتیجه می دهد.

مرحله دوم: پیش پردازش تصویر

تصویر خام گرفته شده توسط دوربین، قبل از ارسال به موتور OCR، نیازمند یک سری بهینه سازی ها است. این مرحله که به آن پیش پردازش می گویند، با هدف افزایش کیفیت تصویر و آماده سازی آن برای تحلیل دقیق تر انجام می شود. الگوریتم های پیش پردازش عبارتند از:

• تبدیل به تصویر خاکستری (Grayscale Conversion): از آنجایی که رنگ در تشخیص کاراکتر ها نقشی ندارد (و حتی می تواند نویز ایجاد کند)، تصویر معمولا به یک تصویر سیاه و سفید تبدیل می شود تا پردازش سریع تر و ساده تر شود.
• تنظیم روشنایی و کنتراست (Brightness/Contrast Adjustment): الگوریتم ها به صورت خودکار روشنایی و کنتراست تصویر را تنظیم می کنند تا کاراکتر ها به وضوح از پس زمینه پلاک قابل تفکیک باشند.
• حذف نویز (Noise Reduction): نویز های دیجیتالی که ممکن است در شرایط نوری کم یا به دلیل فشرده سازی تصویر ایجاد شوند، با استفاده از فیلتر هایی مانند فیلتر گوسی (Gaussian Filter) حذف می شوند.
• اصلاح پرسپکتیو و زاویه (Perspective Correction/De-skew): اگر دوربین با زاویه نسبت به پلاک نصب شده باشد، تصویر پلاک به صورت یک ذوزنقه ثبت می شود. الگوریتم های اصلاح پرسپکتیو، این تصویر را به یک مستطیل کامل تبدیل می کنند تا کاراکتر ها شکل استاندارد خود را بازیابند.

مرحله سوم: تشخیص و مکان یابی پلاک (License Plate Detection)

پس از بهینه سازی تصویر، نرم افزار باید محل دقیق پلاک را در کل کادر تصویر پیدا کند. این کار مانند پیدا کردن یک سوزن در انبار کاه است. الگوریتم های مختلفی برای این کار استفاده می شوند که عمدتا بر اساس ویژگی های منحصر به فرد پلاک عمل می کنند:

• الگوریتم های مبتنی بر لبه (Edge-based): این الگوریتم ها به دنبال تراکم بالای لبه های عمودی و افقی در یک ناحیه مستطیلی کوچک هستند که مشخصه وجود کاراکتر ها است.
• الگوریتم های مبتنی بر رنگ (Color-based): در برخی کشور ها که پلاک ها رنگ زمینه مشخصی دارند (مثلا زرد یا آبی)، از این ویژگی برای پیدا کردن ناحیه پلاک استفاده می شود.
• الگوریتم های مبتنی بر بافت (Texture-based): این الگوریتم ها به دنبال الگو های بافتی خاصی هستند که در ناحیه پلاک به دلیل وجود کاراکتر ها ایجاد می شود.
• الگوریتم های مبتنی بر یادگیری ماشین (Machine Learning-based): روش های مدرن از مدل های آموزش دیده مانند شبکه های عصبی کانولوشنی (CNN) استفاده می کنند. این مدل ها با دیدن هزاران تصویر، یاد گرفته اند که ویژگی های یک پلاک را با دقت بسیار بالا تشخیص دهند، حتی اگر پلاک کثیف، آسیب دیده یا در زاویه نامناسبی باشد.

خروجی این مرحله، مختصات دقیق گوشه های مستطیل پلاک در تصویر است.

مرحله چهارم: بخش بندی کاراکترها (Character Segmentation)

پس از این که تصویر پلاک از بقیه تصویر جدا شد، گام بعدی جداسازی هر یک از کاراکتر ها (حروف و اعداد) از یکدیگر است. این مرحله بسیار حساس است زیرا اگر کاراکتر ها به درستی جدا نشوند، موتور OCR در تشخیص آن ها دچار خطا خواهد شد. چالش های این مرحله شامل کاراکتر های به هم چسبیده، وجود پیچ یا فریم در اطراف پلاک و سایه های اضافی است. الگوریتم های بخش بندی از روش هایی مانند تحلیل هیستوگرام عمودی تصویر پلاک برای پیدا کردن فضا های خالی بین کاراکتر ها و برش آن ها استفاده می کنند.

مرحله پنجم: تشخیص نوری کاراکترها (OCR)

اینجا قلب تپنده سیستم ANPR است. هر تصویر کوچک که حاوی یک کاراکتر است، به موتور Optical Character Recognition داده می شود. این موتور وظیفه دارد تشخیص دهد که تصویر ورودی، کدام حرف یا عدد است. دو رویکرد اصلی برای OCR وجود دارد:

1. تطبیق الگو (Template Matching): در این روش ساده تر، تصویر هر کاراکتر با مجموعه ای از الگو های از پیش تعریف شده برای هر حرف و عدد مقایسه می شود. الگویی که بیشترین شباهت را با تصویر ورودی داشته باشد، به عنوان کاراکتر شناسایی شده انتخاب می شود. این روش سریع است اما در برابر فونت های مختلف، چرخش های کوچک یا نویز، حساس و آسیب پذیر است.
2. یادگیری عمیق (Deep Learning): سیستم های مدرن و پیشرفته از شبکه های عصبی (Neural Networks) استفاده می کنند. این شبکه ها با مجموعه داده های عظیمی از تصاویر کاراکتر های مختلف (شامل میلیون ها نمونه در زوایا، روشنایی ها و با فونت های گوناگون) آموزش داده شده اند. این مدل ها قادرند ویژگی های اصلی هر کاراکتر را یاد بگیرند و با دقتی نزدیک به دقت انسان، آن را تشخیص دهند. این روش مقاومت بسیار بالاتری در برابر چالش های دنیای واقعی دارد.

مرحله ششم: پس پردازش و اعتبارسنجی داده ها

رشته کاراکتر های خروجی از موتور OCR ممکن است هنوز دارای خطا هایی باشد. مرحله پس پردازش برای بررسی و اصلاح این خطا ها طراحی شده است. این مرحله از قوانین و منطق برای اعتبارسنجی نتیجه استفاده می کند. برای مثال، در ایران ساختار پلاک ها مشخص است (دو عدد، یک حرف، سه عدد). اگر خروجی OCR با این ساختار مطابقت نداشته باشد (مثلا به جای حرف، عدد تشخیص داده باشد)، سیستم می تواند با بررسی احتمالات دیگر، آن را اصلاح کند. همچنین، مقایسه نتیجه با یک لیست از پلاک های معتبر یا استفاده از الگوریتم های بررسی صحت (Checksum) می تواند به افزایش دقت نهایی کمک کند. خروجی نهایی این فرآیند یک رشته متنی قابل اعتماد به همراه تصویر و سایر فراداده ها است که آماده ذخیره سازی و استفاده در برنامه های کاربردی مختلف است.

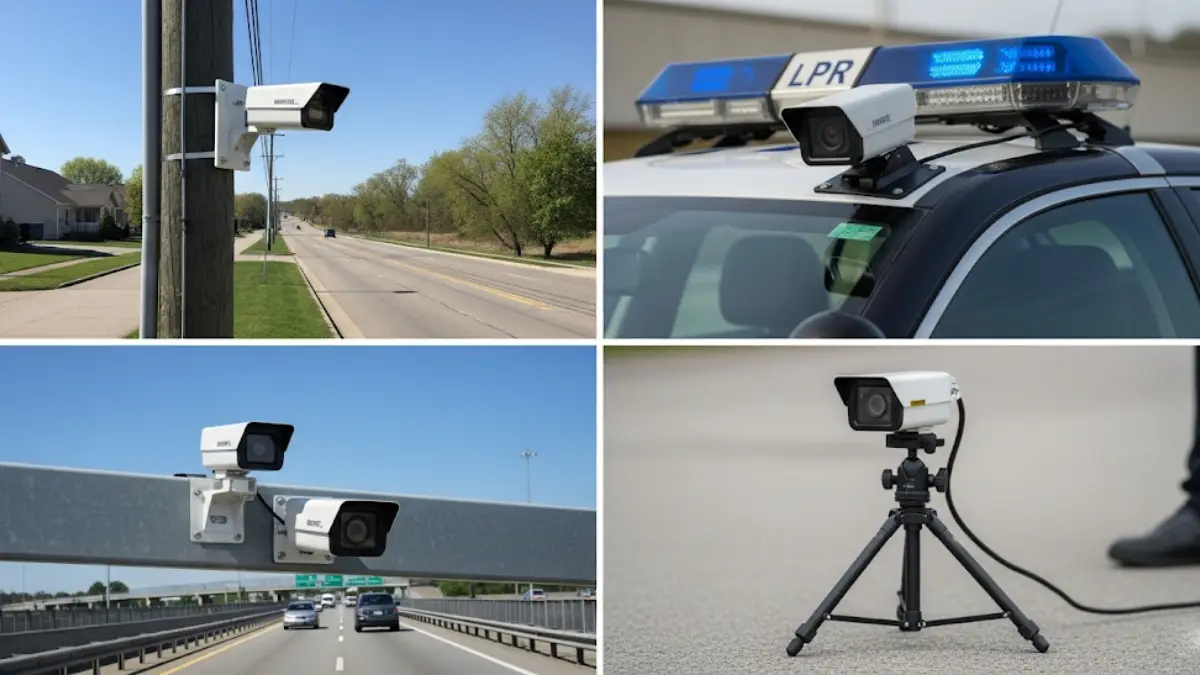

انواع دوربین های پلاک خوان و کاربرد های آن ها

فناوری پلاک خوان یک راه حل یکسان برای همه مشکلات نیست. بسته به نیاز پروژه، محیط نصب و بودجه، انواع مختلفی از دوربین ها و سیستم های ANPR در بازار موجود است. یک متخصص نصب باید با این تنوع آشنا باشد تا بتواند بهترین و مقرون به صرفه ترین گزینه را به کارفرمای خود پیشنهاد دهد. درک تفاوت های کلیدی بین این سیستم ها، اولین قدم برای طراحی یک راه حل موفق و کارآمد است. به طور کلی، می توان دوربین های پلاک خوان را بر اساس سه معیار اصلی دسته بندی کرد: نوع فناوری، کاربرد و ویژگی های فنی.

دسته بندی بر اساس نوع فناوری (Technology)

این دسته بندی به معماری سیستم و محل انجام پردازش های مربوط به OCR اشاره دارد.

• دوربین های مبتنی بر نرم افزار (Software-based LPR): در این راه حل، از یک دوربین IP با کیفیت (که لزوما یک دوربین تخصصی پلاک خوان نیست) برای تصویر برداری استفاده می شود و استریم ویدیویی آن به یک سرور یا کامپیوتر قدرتمند ارسال می گردد. نرم افزار پلاک خوان روی این سرور نصب شده و تمامی عملیات پردازش تصویر و OCR در آنجا انجام می شود.
  • مزایا: انعطاف پذیری بالا در انتخاب دوربین و سخت افزار سرور، قابلیت پردازش همزمان چندین دوربین با یک سرور، هزینه اولیه پایین تر برای دوربین.
  • معایب: نیاز به سرور قدرتمند و پرهزینه، افزایش ترافیک شبکه، وجود تاخیر (Latency) در پردازش، پیچیدگی در نصب و نگهداری.
  • کاربرد: پروژه های بزرگ با تعداد زیادی ورودی، مانند پارکینگ های طبقاتی بزرگ، مجتمع های مسکونی وسیع و سیستم های نظارت شهری که نیاز به مدیریت متمرکز دارند.
• دوربین های تعبیه شده یا All-in-One (Embedded LPR): این ها نسل جدید و محبوب ترین نوع دوربین های پلاک خوان هستند. در این مدل ها، تمام الگوریتم های پردازش تصویر و موتور OCR درون خود دوربین و روی یک پردازنده داخلی (On-board) اجرا می شوند. دوربین به صورت مستقل پلاک ها را خوانده و خروجی متنی را مستقیما از طریق شبکه ارسال می کند یا رله داخلی خود را برای باز کردن راهبند فعال می کند.
  • مزایا: نصب و راه اندازی بسیار ساده (Plug-and-Play)، عدم نیاز به سرور جداگانه، کاهش چشمگیر ترافیک شبکه، پردازش آنی و بدون تاخیر، پایداری و اطمینان بالا.
  • معایب: قیمت بالاتر هر واحد دوربین، انعطاف پذیری کمتر در ارتقای نرم افزار (وابسته به تولید کننده).
  • کاربرد: تقریبا برای اکثر کاربرد ها از جمله کنترل تردد پارکینگ ها، ورودی سازمان ها، پمپ بنزین ها و پروژه های تک یا چند ورودی، ایده آل هستند. شرکت شهاب اغلب استفاده از این نوع دوربین ها را به دلیل سادگی و کارایی بالا توصیه می کند.
• دوربین های مبتنی بر رایانش ابری (Cloud-based LPR): در این معماری نوین، دوربین تنها وظیفه ثبت و ارسال تصاویر با کیفیت به یک پلتفرم ابری (Cloud) را بر عهده دارد. تمام پردازش های سنگین OCR توسط سرور های قدرتمند ارائه دهنده خدمات ابری انجام می شود.
  • مزایا: عدم نیاز به هیچ گونه سخت افزار پردازشی در محل، دسترسی به داده ها از هر کجا، به روز رسانی دائمی و خودکار نرم افزار، مدل پرداخت اشتراکی (SaaS).
  • معایب: وابستگی کامل به اینترنت پایدار و پرسرعت، نگرانی های مربوط به حریم خصوصی و امنیت داده ها، هزینه های جاری ماهانه یا سالانه.
  • کاربرد: مناسب برای کسب و کار های زنجیره ای (مانند رستوران ها یا فروشگاه ها) که می خواهند داده های تردد شعب مختلف را به صورت یکپارچه تحلیل کنند و یا پروژه هایی که زیرساخت لازم برای سرور محلی را ندارند.

دسته بندی بر اساس کاربرد (Application)

نیاز های هر سناریو، ویژگی های خاصی را در دوربین پلاک خوان می طلبد.

• دوربین های کنترل تردد و پارکینگ (Access Control & Parking): این دوربین ها معمولا برای کار در سرعت های پایین (تا ۳۰ کیلومتر بر ساعت) و فواصل کوتاه (۳ تا ۱۰ متر) طراحی شده اند. هدف اصلی آن ها شناسایی پلاک خودرو های ورودی/خروجی و ارسال فرمان به راهبند است. دقت بالا در این سناریو حرف اول را می زند. این دوربین ها اغلب دارای رله خروجی داخلی برای اتصال مستقیم به گیت یا راهبند هستند.

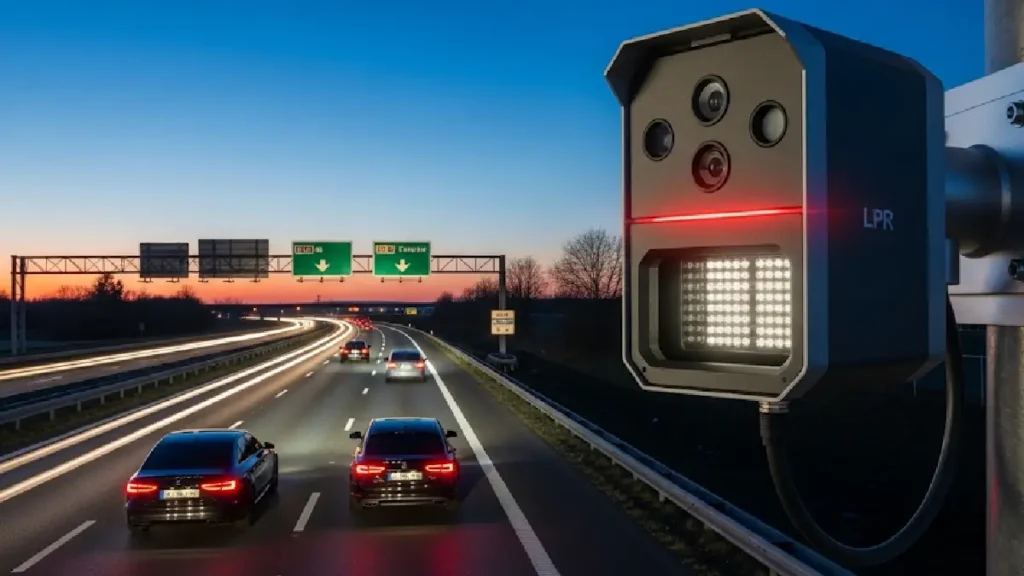

• دوربین های نظارت بر ترافیک و جاده ها (Traffic Monitoring): این دوربین ها باید قادر به ثبت پلاک خودرو ها در سرعت های بسیار بالا (تا ۲۵۰ کیلومتر بر ساعت) و در چندین خط عبوری به صورت همزمان باشند. آن ها معمولا در ارتفاع بالاتری نصب می شوند و از لنز هایی با فاصله کانونی بیشتر استفاده می کنند. علاوه بر پلاک خوانی، این دوربین ها ممکن است قابلیت های دیگری مانند تشخیص سرعت، شمارش خودرو ها و تشخیص نوع وسیله نقلیه (کامیون، سواری و…) را نیز داشته باشند.
• دوربین های پلیسی و اجرای قانون (Law Enforcement): این دسته شامل دوربین های ثابتی است که برای ثبت تخلفات (مانند عبور از چراغ قرمز یا سرعت غیر مجاز) استفاده می شوند و همچنین سیستم های پلاک خوان سیار (Mobile ANPR) که روی خودرو های پلیس نصب می شوند. این سیستم ها به صورت آنی پلاک های شناسایی شده را با لیست خودرو های سرقتی یا تحت تعقیب در پایگاه داده پلیس مقایسه کرده و در صورت تطابق، به اپراتور هشدار می دهند. این دوربین ها باید بسیار مقاوم و قابل اعتماد باشند.

مقایسه انواع دوربین های پلاک خوان

انتخاب صحیح نوع دوربین بر اساس کاربرد، تضمین کننده موفقیت پروژه و رضایت کارفرما خواهد بود. به عنوان یک متخصص، شما باید بتوانید با تحلیل دقیق نیاز های محل پروژه، مناسب ترین گزینه را از میان مدل های موجود انتخاب کنید. برای اطلاعات بیشتر در این زمینه می توانید با کارشناسان فنی شرکت شهاب در ارتباط باشید.

راهنمای جامع نصب و تنظیمات دوربین پلاک خوان برای متخصصان

موفقیت یک پروژه پلاک خوان تنها به خرید تجهیزات گران قیمت بستگی ندارد؛ بلکه بخش بزرگی از آن به نصب صحیح و تنظیمات دقیق دوربین وابسته است. حتی بهترین دوربین پلاک خوان جهان نیز اگر در مکان نامناسب یا با تنظیمات اشتباه نصب شود، عملکردی ضعیف و غیر قابل اعتماد خواهد داشت. این بخش از راهنما به صورت ویژه برای نصاب ها و متخصصان فنی تهیه شده است و به نکات کلیدی و تجربی می پردازد که می تواند تفاوت میان یک سیستم عالی و یک سیستم پر از خطا را رقم بزند. این دانش، همان چیزی است که تخصص شما را از دیگران متمایز می کند.

انتخاب مکان مناسب برای نصب دوربین

اولین و مهم ترین قدم، انتخاب نقطه نصب است. این انتخاب باید بر اساس سه فاکتور اصلی انجام شود: زاویه، ارتفاع و فاصله.

• زاویه عمودی (Vertical Angle): دوربین باید با یک زاویه ملایم به سمت پایین، پلاک خودرو را هدف بگیرد. زاویه عمودی ایده آل بین ۱۵ تا ۳۰ درجه است. زاویه کمتر از ۱۵ درجه ممکن است باعث بازتاب نور شدید از چراغ های خودرو به لنز شود. زاویه بیشتر از ۳۰ درجه نیز باعث تغییر شکل (پرسپکتیو) شدید پلاک شده و کار را برای الگوریتم OCR دشوار می کند.
• زاویه افقی (Horizontal Angle): دوربین نباید کاملا از رو به رو به خودرو نگاه کند، زیرا نور مستقیم چراغ های جلو می تواند سنسور را کور کند. همچنین نصب از کنار نیز باعث می شود پلاک با زاویه شدیدی دیده شود. بهترین موقعیت، نصب دوربین در کنار مسیر عبور با یک زاویه افقی کمتر از ۳۰ درجه نسبت به مسیر حرکت خودرو است.
• ارتفاع نصب (Installation Height): ارتفاع نصب به فاصله دوربین از هدف بستگی دارد. به عنوان یک قاعده کلی، برای پوشش یک خط عبور، ارتفاعی بین ۱ تا ۴ متر مناسب است. ارتفاع کمتر، دوربین را در معرض آسیب یا سرقت قرار می دهد و ارتفاع بیش از حد، زاویه عمودی را نامناسب می کند.
• فاصله از هدف (Distance to Target): هر دوربین و لنزی یک فاصله تشخیص بهینه دارد که در مشخصات فنی آن ذکر شده است. (مثلا ۴ تا ۸ متر). شما باید نقطه ای را انتخاب کنید که پلاک خودرو ها در این فاصله بهینه از دوربین قرار بگیرند.

نکات تکمیلی برای انتخاب مکان:

• از نصب دوربین در مکانی که مستقیما رو به طلوع یا غروب خورشید است، خودداری کنید. نور مستقیم خورشید می تواند به سنسور آسیب زده و باعث ایجاد پدیده “لنز فِلِر” (Lens Flare) شود.
• اطمینان حاصل کنید که هیچ مانعی مانند شاخه درختان، تابلو ها یا ستون ها در مسیر دید دوربین تا محل عبور پلاک وجود ندارد.
• مسیر عبور خودرو ها را بررسی کنید. آیا خودرو ها در یک مسیر مشخص و مستقیم حرکت می کنند یا امکان حرکت در مسیر های مختلف وجود دارد؟ دوربین باید نقطه ای را پوشش دهد که عبور از آن برای تمام خودرو ها اجباری است (گلوگاه).
• به زیرساخت های لازم مانند امکان کابل کشی شبکه و برق در محل انتخابی توجه کنید.

تنظیمات کلیدی دوربین برای حداکثر دقت

پس از نصب فیزیکی دوربین، نوبت به تنظیمات نرم افزاری آن از طریق پنل وب می رسد. این تنظیمات بسیار حساس هستند و باید با دقت انجام شوند.

• تنظیم سرعت شاتر (Shutter Speed): همانطور که قبلا ذکر شد، این مهم ترین پارامتر است. آن را روی حالت دستی (Manual) قرار دهید. برای پارکینگ ها و کنترل تردد با سرعت کم، ۱/۱۰۰۰ ثانیه یک نقطه شروع خوب است. اگر پلاک ها همچنان تار هستند، این عدد را افزایش دهید (مثلا ۱/۱۵۰۰ ثانیه).
• کنترل بهره یا گین (Gain Control): گین، حساسیت سنسور به نور را به صورت الکترونیکی افزایش می دهد، اما این کار به قیمت افزایش نویز تصویر تمام می شود. سعی کنید گین را تا حد امکان روی کمترین مقدار ممکن نگه دارید. در اکثر دوربین های پلاک خوان، بهتر است کنترل گین خودکار (AGC) را خاموش کنید و آن را به صورت دستی روی یک مقدار ثابت و پایین تنظیم نمایید.
• کنترل دیافراگم (Iris Control): در بسیاری از دوربین های پلاک خوان، کنترل دیافراگم به صورت خودکار (Auto-Iris) عمل می کند تا با نور روز و شب تطبیق یابد. اما برای سناریو های خاص، ممکن است نیاز به تنظیم دستی آن باشد تا عمق میدان (Depth of Field) مناسبی به دست آید.
• تنظیمات IR Illuminator: قدرت IR را متناسب با فاصله تنظیم کنید. IR بیش از حد باعث سفید شدن و اشباع کامل پلاک (Whiteout) می شود و IR کمتر از نیاز، باعث تاریک شدن تصویر پلاک می گردد. بسیاری از دوربین ها دارای قابلیت “IR هوشمند” (Smart IR) هستند که قدرت آن را به صورت خودکار تنظیم می کند.
• فوکوس (Focus): این مرحله را با نهایت دقت انجام دهید. از یک پلاک واقعی یا یک نمونه چاپی با کیفیت استفاده کنید. آن را در فاصله تشخیص بهینه قرار داده و با استفاده از ابزار های کمکی فوکوس در پنل دوربین، لنز را طوری تنظیم کنید که لبه های کاراکتر ها کاملا تیز و واضح (Sharp) باشند.

تنظیمات نرم افزاری و کالیبراسیون سیستم

پس از تنظیمات پایه دوربین، باید پارامتر های مربوط به نرم افزار ANPR را پیکربندی کنید.

• تعریف ناحیه تشخیص (Detection Area): در تصویر زنده، یک کادر یا چند ضلعی رسم کنید که دقیقا ناحیه ای را که انتظار دارید پلاک ها در آن ظاهر شوند، مشخص کند. این کار باعث می شود پردازنده دوربین منابع خود را روی ناحیه مهم متمرکز کرده و از پردازش های غیر ضروری و هشدار های کاذب جلوگیری کند.
• تنظیم ابعاد پلاک: در نرم افزار می توانید حداقل و حداکثر اندازه پلاک (به پیکسل) را مشخص کنید. این تنظیم به سیستم کمک می کند تا اشیاء مستطیلی دیگر (مانند علائم روی سپر خودرو) را با پلاک اشتباه نگیرد.
• انتخاب کشور یا منطقه: حتما پروفایل مربوط به کشور ایران را انتخاب کنید. این کار به نرم افزار کمک می کند تا از الگو های صحیح کاراکتر های فارسی و ساختار پلاک های ایرانی برای افزایش دقت و اصلاح خطا ها استفاده کند.
• ایجاد لیست های سفید و سیاه (White/Black Lists): پلاک خودرو های مجاز را در لیست سفید و پلاک خودرو های غیر مجاز یا تحت تعقیب را در لیست سیاه وارد کنید. سپس می توانید برای هر لیست، اقدامات مشخصی را تعریف کنید (مثلا: اگر پلاک در لیست سفید بود، راهبند را باز کن؛ اگر در لیست سیاه بود، آلارم را فعال کن).
• یکپارچه سازی (Integration): تنظیمات مربوط به ارسال داده ها به نرم افزار مدیریت ویدیو (VMS) یا سیستم های کنترل تردد دیگر را انجام دهید. این کار معمولا از طریق پروتکل هایی مانند Wiegand، TCP/IP یا API های نرم افزاری انجام می شود.

چالش های رایج در نصب و راه حل ها

• نور شدید چراغ های جلو: راه حل، استفاده از زاویه افقی مناسب (حدود ۲۰-۳۰ درجه) به جای نصب کاملا از رو به رو است.
• شرایط آب و هوایی بد (باران، برف، مه): انتخاب دوربینی با درجه حفاظت بالا (IP66 یا IP67) ضروری است. در برخی موارد، استفاده از یک پوشش یا هوزینگ مجهز به برف پاک کن می تواند مفید باشد. افزایش قدرت IR نیز می تواند به نفوذ نور در شرایط مه آلود کمک کند.
• پلاک های کثیف یا آسیب دیده: الگوریتم های مدرن مبتنی بر یادگیری عمیق، توانایی خوبی در خواندن پلاک های частично پوشیده شده دارند. با این حال، هیچ سیستمی کامل نیست. نصب تابلو های اطلاع رسانی برای تمیز نگه داشتن پلاک می تواند مفید باشد.
• پوشش چند خط عبور با یک دوربین: این کار ممکن است اما نیازمند برنامه ریزی دقیق است. باید از دوربینی با رزولوشن بالا و لنز مناسب استفاده کرد و آن را در ارتفاع و فاصله ای نصب کرد که تمام خطوط را با زاویه قابل قبولی پوشش دهد. در بسیاری از موارد، استفاده از یک دوربین مجزا برای هر خط، راه حل مطمئن تری است.

با رعایت این نکات فنی و صرف زمان کافی برای تنظیم و کالیبراسیون، می توانید اطمینان حاصل کنید که سیستم پلاک خوان نصب شده توسط شما، بالاترین سطح از دقت و پایداری را ارائه خواهد داد و رضایت کامل مشتری را به همراه خواهد داشت. برای راهنمایی بیشتر و اجرای پروژه های پیچیده، تخصص و تجربه شرکت شهاب همواره در کنار شما خواهد بود.

پرسش های متداول

دقت دوربین های پلاک خوان چقدر است؟

دقت دوربین های پلاک خوان مدرن و با کیفیت که به درستی نصب و تنظیم شده باشند، بسیار بالا است. در شرایط نوری مناسب و برای پلاک های استاندارد و تمیز، این دقت معمولا بیش از ۹۸ درصد است. با این حال، عواملی مانند سرعت بالای خودرو، زاویه نصب نامناسب، شرایط جوی نامساعد (باران شدید، مه)، و پلاک های کثیف یا آسیب دیده می توانند این دقت را کاهش دهند.

آیا دوربین های پلاک خوان در شب هم کار می کنند؟

بله، یکی از ویژگی های اصلی دوربین های پلاک خوان حرفه ای، قابلیت عملکرد بی نقص در تاریکی مطلق است. این دوربین ها از پروژکتور های قدرتمند مادون قرمز (IR) استفاده می کنند که نوری نامرئی برای چشم انسان تولید می کند. این نور توسط پوشش بازتابنده پلاک به شدت به سمت دوربین منعکس شده و باعث می شود پلاک در تصویر به صورت یک منبع نور سفید و درخشان با حروف تیره دیده شود که تشخیص آن برای نرم افزار بسیار آسان است.

حداکثر سرعتی که دوربین می تواند پلاک را بخواند چقدر است؟

این مورد به مدل دوربین بستگی دارد. دوربین های طراحی شده برای کنترل تردد پارکینگ معمولا سرعت های پایین تا متوسط (مثلا تا ۴۰ کیلومتر بر ساعت) را پشتیبانی می کنند. اما دوربین های تخصصی نظارت بر ترافیک و بزرگراه ها قادرند پلاک خودرو هایی که با سرعت های بسیار بالا، حتی تا ۲۵۰ کیلومتر بر ساعت، حرکت می کنند را با دقت بالا ثبت کنند.

تفاوت اصلی بین ANPR و LPR چیست؟

از نظر فنی و کاربردی، هیچ تفاوت عمده ای بین این دو اصطلاح وجود ندارد. ANPR مخفف Automatic Number Plate Recognition (تشخیص خودکار شماره پلاک) است و بیشتر در بریتانیا و اروپا رایج است. LPR مخفف License Plate Recognition (تشخیص پلاک) است و بیشتر در آمریکای شمالی استفاده می شود. هر دو به یک فناوری اشاره دارند و امروزه به جای یکدیگر استفاده می شوند.

آیا برای استفاده از دوربین پلاک خوان به سرور نیاز است؟

بستگی به نوع سیستم دارد. سیستم های قدیمی تر یا پروژه های بسیار بزرگ مبتنی بر سرور هستند و نرم افزار پلاک خوان روی یک کامپیوتر مرکزی اجرا می شود. اما اکثر دوربین های مدرن از نوع All-in-One یا تعبیه شده (Embedded) هستند که تمام پردازش ها را درون خود دوربین انجام می دهند و نیازی به سرور جداگانه ندارند. این مدل ها نصب و نگهداری بسیار ساده تری دارند.

آیا این دوربین ها می توانند پلاک های کشور های دیگر را هم بخوانند؟

بله، اکثر نرم افزار های پلاک خوان پیشرفته، قابلیت پشتیبانی از فرمت ها و الفبای پلاک های چندین کشور را دارند. هنگام تنظیم دوربین، کافی است پروفایل کشور مورد نظر (مثلا ایران، ترکیه، عراق و…) را انتخاب کنید تا الگوریتم ها برای تشخیص ساختار و کاراکتر های همان کشور بهینه شوند.

خروجی سیستم پلاک خوان شامل چه اطلاعاتی است؟

خروجی اصلی یک رشته متنی حاوی شماره پلاک شناسایی شده است. علاوه بر این، سیستم معمولا اطلاعات جانبی ارزشمندی را نیز ثبت می کند، از جمله: تصویر برش خورده از پلاک، تصویر کامل از نمای جلوی خودرو، زمان و تاریخ دقیق عبور، نام و شماره دوربین و جهت حرکت خودرو.

چگونه سیستم پلاک خوان با راهبند یا گیت ارتباط برقرار می کند؟

دوربین های پلاک خوان All-in-One معمولا دارای یک یا چند خروجی رله (Relay Output) هستند. این خروجی می تواند مستقیما به ورودی فرمان راهبند متصل شود. در نرم افزار دوربین، می توان یک “لیست سفید” از پلاک های مجاز تعریف کرد. هرگاه دوربین پلاکی را بخواند که در این لیست وجود دارد، به صورت خودکار رله را برای چند ثانیه فعال کرده و باعث باز شدن راهبند می شود.

آیا نصب دوربین پلاک خوان ملاحظات قانونی دارد؟

بله، استفاده از سیستم های پلاک خوان، به خصوص در اماکن عمومی، تابع قوانین مربوط به حریم خصوصی و حفاظت از داده ها است. قبل از نصب، به خصوص برای کاربرد های نظارت شهری یا اجرای قانون، باید از قوانین و مقررات محلی اطلاع حاصل کرد. برای استفاده در املاک خصوصی مانند پارکینگ ها، معمولا نصب تابلو های اطلاع رسانی به رانندگان مبنی بر فعال بودن سیستم پلاک خوان، کافی و ضروری است.

هزینه یک سیستم پلاک خوان چقدر است؟

هزینه سیستم های پلاک خوان می تواند بسیار متغیر باشد و به عوامل متعددی مانند برند، دقت، سرعت پشتیبانی شده، و نوع فناوری (مبتنی بر سرور یا All-in-One) بستگی دارد. دوربین های All-in-One ممکن است قیمت اولیه بالاتری داشته باشند اما با حذف نیاز به سرور و نرم افزار جداگانه، در نهایت هزینه کل مالکیت (TCO) را کاهش می دهند. برای دریافت قیمت دقیق متناسب با پروژه خود، بهترین راه مشاوره با متخصصان این حوزه مانند کارشناسان شرکت شهاب است.

نتیجه گیری و آینده فناوری پلاک خوان

در این راهنمای جامع، ما به طور عمیق به این پرسش پاسخ دادیم که دوربین پلاک خوان چیست و چگونه کار می کند. از تعریف فنی و اجزای تشکیل دهنده آن گرفته تا مراحل پیچیده پردازش تصویر و نکات کلیدی نصب و راه اندازی، تلاش کردیم تا دیدی کامل و تخصصی برای فعالان حوزه سیستم های نظارتی فراهم آوریم. دیدیم که این فناوری بسیار فراتر از یک دوربین ساده است و ترکیبی هوشمندانه از سخت افزار های اپتیکی دقیق و نرم افزار های مبتنی بر هوش مصنوعی است که می تواند فرآیند های تردد را متحول کند.

آینده این فناوری با پیشرفت های روز افزون در زمینه یادگیری عمیق و هوش مصنوعی، بسیار روشن به نظر می رسد. دقت سیستم ها به طور مداوم در حال افزایش است و قابلیت های جدیدی مانند تشخیص برند، مدل و رنگ خودرو (MMR)، تشخیص ویژگی های دیگر مانند وجود باربند یا آسیب دیدگی بدنه و تحلیل رفتار های ترافیکی به این سیستم ها اضافه می شود. ادغام دوربین های پلاک خوان با زیرساخت های شهر هوشمند، اینترنت اشیاء (IoT) و سیستم های مدیریت کلان داده، افق های جدیدی را در زمینه حمل و نقل هوشمند، امنیت شهری و مدیریت بهینه منابع خواهد گشود.برای شما به عنوان یک متخصص و نصاب حرفه ای، به روز ماندن با این تغییرات و تسلط بر اصول بنیادین این فناوری، یک مزیت رقابتی بزرگ محسوب می شود. انتخاب تجهیزات مناسب، نصب دقیق و پیکربندی صحیح، کلید ارائه یک راه حل قابل اعتماد و کارآمد به مشتریان است.

شرکت شهاب با تکیه بر دانش فنی روز و تجربه گسترده در اجرای پروژه های متنوع پلاک خوان، همواره آماده ارائه مشاوره، تامین تجهیزات و پشتیبانی فنی به شما همکاران گرامی است تا با اطمینان کامل، در مسیر هوشمند سازی و افزایش امنیت گام بردارید.
