راهنمای کامل اتصال نرم افزار پلاک خوان به راهبند پارکینگ هوشمند. آموزش گام به گام تنظیمات سخت افزاری و نرم افزاری برای کنترل تردد خودکار.

در دنیای پر سرعت امروز، مدیریت پارکینگ ها و ورودی های سازمان ها به روش های سنتی، دیگر پاسخگوی نیازها نیست. اتلاف وقت، خطای انسانی، و چالش های امنیتی، همگی مدیران را به سمت استفاده از راهکارهای هوشمند سوق داده است. یکی از کارآمدترین این راهکارها، سیستم کنترل تردد مبتنی بر تشخیص پلاک خودرو (LPR) است که با خودکارسازی فرآیند ورود و خروج، انقلابی در مدیریت تردد ایجاد می کند. اما سوال کلیدی اینجاست که چگونه نرم افزار پلاک خوان می تواند به صورت فیزیکی یک راهبند را کنترل کند؟ در این مقاله جامع از شرکت دانش بنیان شهاب، به عنوان پیشرو در ارائه سیستم های هوشمند پردازش تصویر، قصد داریم به صورت گام به گام و با جزئیات کامل، نحوه اتصال نرم افزار پلاک خوان به راهبند را آموزش دهیم. برای دریافت مشاوره تخصصی و راه اندازی سیستم های یکپارچه کنترل تردد، می توانید با کارشناسان ما در تماس باشید.

اتصال نرم افزار پلاک خوان به راهبند

فرآیند اتصال نرم افزار پلاک خوان به راهبند به طور خلاصه شامل سه بخش اصلی است: تشخیص، تصمیم گیری و اجرا. ابتدا، دوربین پلاک خوان تصویر خودرو را ثبت کرده و شماره پلاک را استخراج می کند. سپس، نرم افزار پلاک خوان (مانند نرم افزار پلاک خوان آی پلاک)، این شماره را با لیست خودروهای مجاز در پایگاه داده خود مقایسه می کند. در نهایت، در صورت تایید مجوز، نرم افزار یک فرمان الکتریکی از طریق یک واسط سخت افزاری به نام برد رله به موتور راهبند ارسال می کند و باعث باز شدن مسیر می شود. این فرآیند که در کسری از ثانیه رخ می دهد، نیاز به دخالت نیروی انسانی را به طور کامل از بین برده و ترددی روان و امن را به ارمغان می آورد. در ادامه، تمامی مراحل فنی و نرم افزاری این فرآیند را با محوریت محصولات شرکت شهاب به تفصیل بررسی خواهیم کرد.

چرا باید سیستم پلاک خوان را به راهبند متصل کنیم؟

شاید در نگاه اول، این اتصال یک قابلیت لوکس به نظر برسد، اما در عمل مزایای راهبردی و عملیاتی فراوانی برای هر سازمانی به همراه دارد. هوشمندسازی گیت های ورودی فراتر از یک اقدام مدرن، یک سرمایه گذاری هوشمندانه برای افزایش بهره وری و امنیت است.

افزایش چشمگیر امنیت: با حذف نیاز به کارت، تگ یا ریموت کنترل، امکان سوء استفاده، جعل یا سرقت به حداقل می رسد. تنها خودروهایی که پلاک آن ها از قبل در سیستم تعریف شده است، اجازه ورود خواهند داشت. این ویژگی به خصوص برای سازمان های بزرگ، مجتمع های مسکونی و پارکینگ های عمومی حیاتی است.

سرعت بخشی به فرآیند تردد: تصور کنید در ساعات اوج ترافیک، صف های طولانی پشت ورودی پارکینگ ایجاد شده و نگهبان باید به صورت دستی مجوزها را بررسی کند. سیستم خودکار پلاک خوان این فرآیند را به چند ثانیه کاهش می دهد، که نتیجه آن کاهش ترافیک، صرفه جویی در مصرف سوخت و افزایش رضایت مراجعین و ساکنین است.

کاهش هزینه های عملیاتی: با خودکارسازی کامل فرآیند، نیاز به استخدام نیروی انسانی تمام وقت برای کنترل گیت ورودی به شدت کاهش می یابد. هزینه های مربوط به چاپ و صدور کارت های تردد و همچنین تعمیر و نگهداری دستگاه های کارتخوان نیز به طور کامل حذف می گردد.

گزارش گیری دقیق و جامع: نرم افزار پلاک خوان تمامی ترددها را با زمان دقیق، تصویر خودرو و شماره پلاک ثبت می کند. این داده ها برای مدیران بسیار ارزشمند است و می توان از آن ها برای تحلیل ترافیک، مدیریت ظرفیت پارکینگ و بررسی های امنیتی استفاده کرد.

تجهیزات و پیش نیازهای لازم

قبل از شروع فرآیند نصب، باید اطمینان حاصل کنید که تمامی تجهیزات لازم را در اختیار دارید. یک سیستم کامل معمولا از اجزای زیر تشکیل شده است:

• دوربین تخصصی پلاک خوان: این دوربین ها با دوربین های مداربسته معمولی متفاوت هستند و برای ثبت تصاویر واضح از پلاک در شرایط نوری مختلف (روز و شب) و سرعت های متفاوت بهینه شده اند.
• نرم افزار مدیریت پلاک خوان: این نرم افزار که بر روی یک کامپیوتر نصب می شود، مغز متفکر سیستم است. نرم افزار آی پلاک محصول شرکت شهاب، وظیفه تحلیل تصویر، تشخیص پلاک، مدیریت لیست خودروهای مجاز و ارسال فرمان به راهبند را بر عهده دارد.

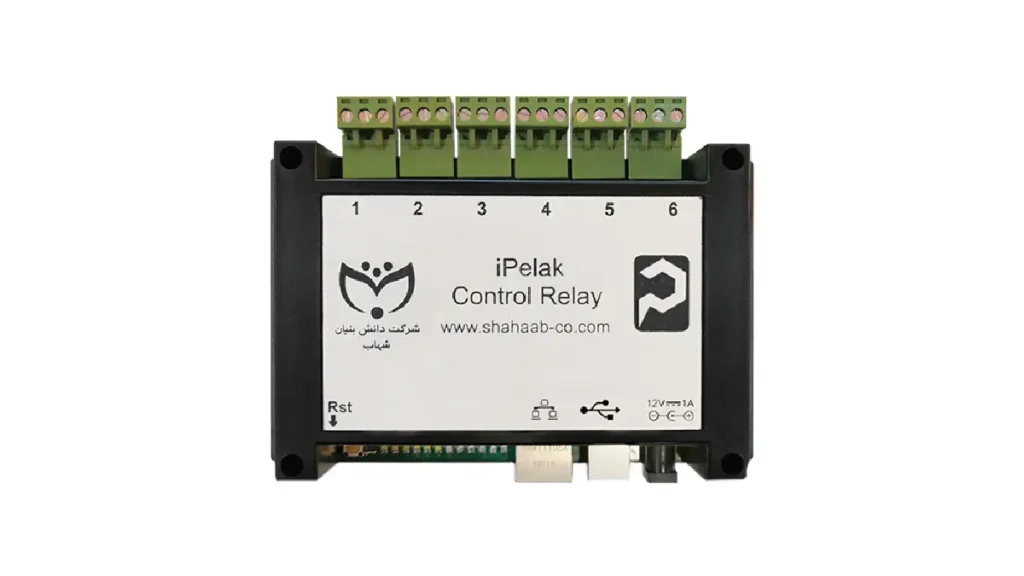

• برد رله کنترل راهبند: این قطعه سخت افزاری، نقش حیاتی مترجم یا واسط را ایفا می کند. فرمان دیجیتالی صادر شده از نرم افزار را به یک سیگنال الکتریکی قابل فهم برای موتور راهبند تبدیل می کند. برد رله شهاب به طور خاص برای کار با نرم افزار آی پلاک طراحی شده است.
• راهبند پارکینگ (Barrier): راهبند فیزیکی که مسیر را مسدود یا باز می کند و باید دارای ورودی برای دریافت فرمان باز و بسته شدن باشد.
• کامپیوتر یا سرور: سیستمی که نرم افزار پلاک خوان بر روی آن نصب و اجرا می شود.
• تجهیزات شبکه: کابل شبکه، سوئیچ و منبع تغذیه برای اتصال دوربین و برد رله به کامپیوتر.

راهنمای گام به گام اتصال پلاک خوان به راهبند با برد رله شهاب

در این بخش، به صورت عملی و مصور، مراحل اتصال فیزیکی، تنظیمات شبکه و پیکربندی نرم افزاری را با استفاده از برد رله کنترل راهبند شهاب و نرم افزار آی پلاک آموزش می دهیم.

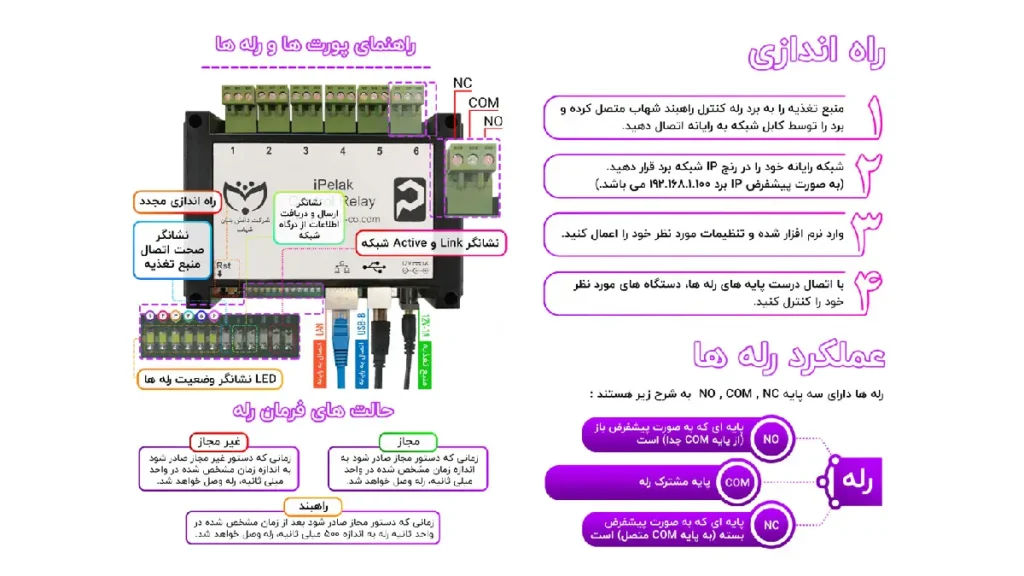

مرحله اول: راه اندازی سخت افزاری و اتصالات فیزیکی

اولین قدم، برقراری اتصالات فیزیکی صحیح بین اجزای سیستم است. این مرحله پایه و اساس عملکرد صحیح کل سیستم است، پس با دقت آن را انجام دهید.

1. اتصال منبع تغذیه به برد رله: ابتدا، برد رله شهاب را با استفاده از یک آداپتور ۱۲ ولت با حداقل جریان ۱ آمپر به برق متصل کنید. پس از اتصال موفق، چراغ نشانگر تغذیه (معمولا LED ششم از سمت راست) به رنگ قرمز روشن خواهد شد که نشان دهنده صحت منبع تغذیه است.
2. اتصال برد رله به شبکه: با استفاده از یک کابل شبکه استاندارد (کابل LAN)، برد رله را به سوئیچ شبکه یا مستقیما به کامپیوتری که نرم افزار روی آن نصب است، متصل کنید. در صورت برقراری اتصال فیزیکی صحیح شبکه، چراغ نشانگر لینک (معمولا LED اول از سمت راست) به رنگ سبز روشن و شروع به چشمک زدن می کند.
3. اتصال خروجی رله به راهبند: این مهمترین بخش اتصال فیزیکی است. برد رله شهاب دارای چندین خروجی رله است. شما باید خروجی یکی از این رله ها را به ترمینال فرمان (Command یا Open) در برد اصلی راهبند خود متصل کنید. این اتصال معمولا با یک زوج سیم انجام می شود. برای جزئیات دقیق تر حتما به دفترچه راهنمای راهبند خود مراجعه کنید.

مرحله دوم: تنظیمات شبکه برای ارتباط کامپیوتر و برد رله

برای اینکه نرم افزار آی پلاک بتواند برد رله را در شبکه پیدا کرده و به آن فرمان دهد، کامپیوتر و برد رله باید در یک محدوده آدرس شبکه (IP Range) قرار داشته باشند.

به صورت پیش فرض، آدرس IP برد رله شهاب ۱۹۲.۱۶۸.۱.۱۰۰ است. بنابراین، ما باید آدرس IP کامپیوتر را نیز در همین محدوده تنظیم کنیم.

1. ورود به تنظیمات شبکه ویندوز: در منوی استارت ویندوز، عبارت Control Panel را جستجو و آن را باز کنید. سپس به بخش Network and Sharing Center بروید.
2. انتخاب اتصال شبکه: بر روی نام اتصال شبکه فعال خود (معمولا Ethernet) کلیک کنید.
3. باز کردن Properties: در پنجره باز شده، روی دکمه Properties کلیک کنید.
4. تنظیمات TCP/IPv4: در لیست موجود، گزینه Internet Protocol Version 4 (TCP/IPv4) را پیدا کرده و روی آن دابل کلیک کنید.

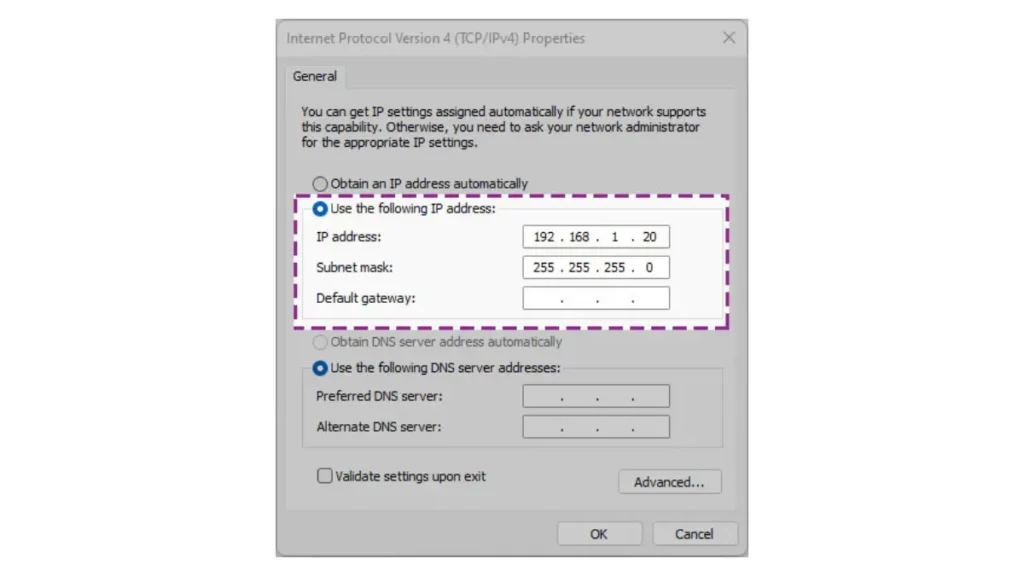

5. وارد کردن آدرس IP دستی: در پنجره جدید، گزینه Use the following IP address را انتخاب کرده و مقادیر زیر را وارد نمایید:
   • IP address: 192.۱۶۸.۱.۲۰ (مقدار آخر می تواند هر عددی بین ۱ تا ۲۵۴ باشد، به جز ۱۰۰ که آدرس خود برد رله است).
   • Subnet mask: 255.۲۵۵.۲۵۵.۰ (این مقدار معمولا به صورت خودکار پر می شود).
6. ذخیره تنظیمات: تمام پنجره های باز شده را با کلیک بر روی دکمه OK ببندید. اکنون کامپیوتر شما و برد رله در یک شبکه قرار دارند و آماده برقراری ارتباط هستند.

مرحله سوم: پیکربندی نهایی در نرم افزار آی پلاک

اکنون که زیرساخت سخت افزاری و شبکه آماده است، نوبت به معرفی برد رله به نرم افزار آی پلاک و تعریف قوانین عملکرد آن می رسد.

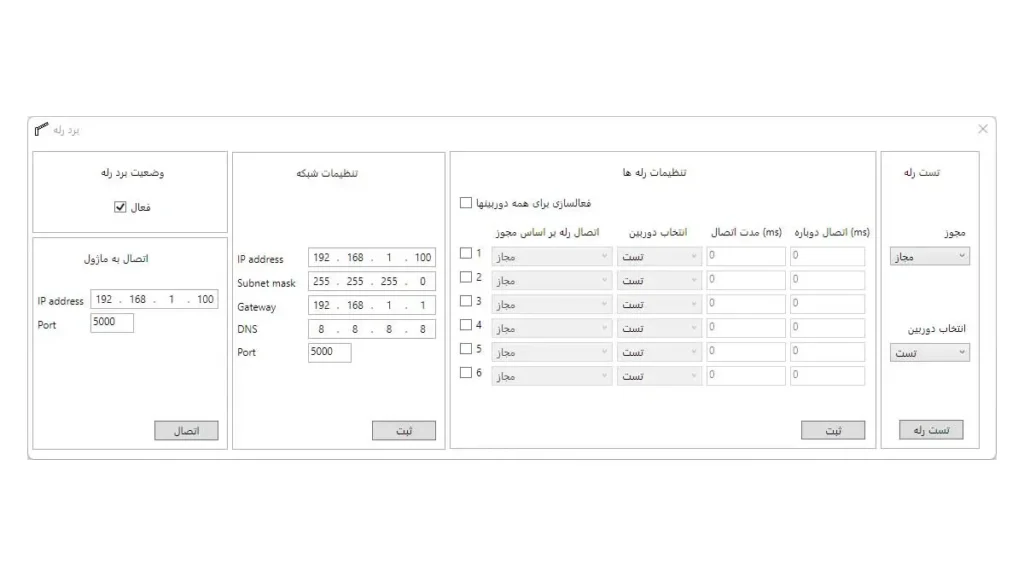

1. ورود به تنظیمات برد رله: نرم افزار آی پلاک را اجرا کنید. روی منوی اصلی (آیکون همبرگری) کلیک کرده و گزینه “برد رله” را انتخاب کنید.
2. فعال سازی و اتصال:
   • در پنجره تنظیمات برد رله، ابتدا وضعیت آن را روی “فعال” قرار دهید.
   • در فیلد آدرس IP، آدرس پیش فرض برد یعنی ۱۹۲.۱۶۸.۱.۱۰۰ را وارد کنید.
   • روی دکمه “اتصال” کلیک کنید. نرم افزار برای چند لحظه تلاش می کند تا با برد ارتباط برقرار کند. در صورت موفقیت آمیز بودن، پیامی مبنی بر اتصال موفق نمایش داده می شود و سایر گزینه ها فعال می شوند.
3. تنظیمات عملکرد رله ها: این بخش به شما اجازه می دهد تا رفتار هر رله را به صورت جداگانه تعریف کنید.
   • فعال سازی رله: تیک مربوط به رله ای که به راهبند متصل کرده اید را بزنید.
   • اتصال رله بر اساس مجوز: این مهمترین گزینه است. شما می توانید مشخص کنید رله در چه شرایطی فعال شود:
     • مجاز: رله فقط زمانی فعال می شود که پلاک یک خودروی مجاز (تعریف شده در لیست سفید) تشخیص داده شود. این حالت استاندارد برای باز کردن راهبند است.
     • غیر مجاز: رله فقط زمانی فعال می شود که پلاک یک خودروی غیرمجاز (تعریف نشده در سیستم) تشخیص داده شود. این حالت می تواند برای فعال کردن یک آژیر خطر یا چراغ هشدار استفاده شود.
     • راهبند: این حالت برای راهبندهایی است که فرمان باز و بسته شدن جداگانه دارند. می توانید یک رله را برای باز کردن (حالت مجاز) و رله دیگر را برای بستن (حالت راهبند) تعریف کنید.
   • انتخاب دوربین: مشخص کنید که فرمان ها بر اساس تشخیص پلاک از کدام دوربین صادر شوند.
   • مدت زمان اتصال: این مقدار تعیین می کند که رله برای چند ثانیه وصل بماند (مثلا ۱ ثانیه برای ارسال یک پالس لحظه ای به راهبند).
   • اتصال دوباره (برای حالت راهبند): تعیین می کند که فرمان بستن راهبند چند ثانیه پس از عبور خودرو ارسال شود.
4. ثبت نهایی تنظیمات: پس از انجام تمام تنظیمات، روی دکمه “ثبت” کلیک کنید تا پیکربندی جدید روی برد رله ذخیره شود.
5. تست عملکرد: از بخش “تست رله” می توانید به صورت دستی یک فرمان تردد مجاز یا غیر مجاز ارسال کنید تا از صحت عملکرد رله و اتصال آن به راهبند اطمینان حاصل کنید.

با انجام این سه مرحله، سیستم شما به طور کامل عملیاتی شده و آماده کنترل هوشمند تردد است.

پرسش های متداول

آیا این سیستم با هر نوع راهبندی سازگار است؟

بله، از آنجایی که برد رله شهاب یک خروجی رله استاندارد (اتصال خشک یا Dry Contact) ارائه می دهد، با بیش از ۹۹ درصد راهبندهای موجود در بازار که دارای ورودی فرمان هستند، سازگار است.

در صورت قطع برق چه اتفاقی برای سیستم می افتد؟

در صورت قطع برق، هم راهبند و هم سیستم پلاک خوان از کار می افتند. توصیه می شود برای چنین سیستم های امنیتی از منبع تغذیه بدون وقفه (UPS) استفاده شود تا در زمان قطعی برق نیز عملکرد سیستم مختل نشود.

امنیت سیستم در برابر هک یا دستکاری چگونه است؟

ارتباط بین نرم افزار و برد رله در یک شبکه محلی (LAN) انجام می شود و به اینترنت متصل نیست. این موضوع امنیت سیستم را در برابر حملات خارجی بسیار بالا می برد. همچنین می توان برای افزایش امنیت، IP پیش فرض برد را تغییر داد.

آیا می توان چندین راهبند را با یک سیستم کنترل کرد؟

بله، برد رله شهاب دارای چندین خروجی رله است. شما می توانید با استفاده از یک نرم افزار آی پلاک و یک برد رله، چندین گیت ورودی و خروجی را به صورت مستقل مدیریت کنید. برای هر راهبند کافیست یک رله جداگانه و قوانین مربوط به آن را تعریف نمایید.

اگر پلاک خودرو کثیف یا ناخوانا باشد چه می شود؟

دوربین های تخصصی پلاک خوان و الگوریتم های پیشرفته نرم افزار آی پلاک، توانایی بالایی در خواندن پلاک های مخدوش، کثیف یا در شرایط نوری نامناسب دارند. با این حال، در موارد بسیار نادر که پلاک قابل تشخیص نباشد، سیستم عمل نکرده و نیاز به مداخله دستی (استفاده از نگهبان) خواهد بود.

رله (Relay) چیست و چه کاری انجام می دهد؟

رله یک کلید الکترومکانیکی است. این قطعه اجازه می دهد تا یک مدار با ولتاژ پایین (مانند خروجی کامپیوتر) بتواند یک مدار با ولتاژ بالا (مانند موتور راهبند) را بدون هیچگونه اتصال الکتریکی مستقیمی کنترل کند. این کار باعث ایزوله شدن دو مدار و افزایش ایمنی سیستم می شود.

آیا می توانم از راه دور راهبند را باز کنم؟

بله، نرم افزار آی پلاک این قابلیت را دارد که اپراتور بتواند به صورت دستی و با یک کلیک از داخل نرم افزار، فرمان باز شدن راهبند را صادر کند. این ویژگی برای مواقعی که نیاز به عبور یک خودروی مهمان یا موارد اضطراری وجود دارد، بسیار کاربردی است.

آیا سیستم قابلیت گزارش دهی دارد؟

بله، یکی از بزرگترین مزایای نرم افزار آی پلاک، قابلیت گزارش گیری پیشرفته آن است. شما می توانید گزارش کاملی از تمام ترددها بر اساس شماره پلاک، تاریخ، ساعت، نام دوربین و وضعیت مجوز دریافت کنید. این گزارش ها قابل چاپ و خروجی گرفتن هستند.

هزینه راه اندازی چنین سیستمی چقدر است؟

هزینه نهایی به عوامل مختلفی مانند نوع و تعداد دوربین ها، نوع راهبند، پیچیدگی نصب و نسخه نرم افزار بستگی دارد. برای دریافت پیش فاکتور دقیق و مشاوره رایگان، می توانید با واحد فروش شرکت دانش بنیان شهاب تماس بگیرید.

آیا نصب و راه اندازی این سیستم پیچیده است؟

همانطور که در این راهنما مشاهده کردید، فرآیند نصب دارای مراحل فنی مشخصی است. برای افرادی که با مفاهیم اولیه شبکه و برق آشنایی دارند، نصب سیستم با استفاده از این راهنما امکان پذیر است. با این حال، برای اطمینان از عملکرد بی نقص و پایدار، همواره توصیه می شود که نصب و راه اندازی توسط کارشناسان فنی و با تجربه شرکت شهاب انجام شود.

نتیجه گیری

اتصال نرم افزار پلاک خوان به راهبند یک گام اساسی به سوی هوشمندسازی، افزایش امنیت و بهینه سازی مدیریت تردد در هر سازمانی است. این فناوری با حذف خطاهای انسانی و سرعت بخشیدن به فرآیندها، نه تنها باعث صرفه جویی در هزینه و زمان می شود، بلکه تصویری مدرن و کارآمد از مجموعه شما به نمایش می گذارد. همانطور که در این راهنمای جامع نشان داده شد، این فرآیند با استفاده از تجهیزات مناسب مانند برد رله کنترل راهبند شهاب و نرم افزار یکپارچه آی پلاک، به صورت کاملا استاندارد و قابل اطمینان قابل پیاده سازی است. شرکت دانش بنیان شهاب با سال ها تجربه در زمینه طراحی و تولید سیستم های پردازش تصویر، آماده ارائه مشاوره و اجرای کامل پروژه های کنترل تردد هوشمند برای مجموعه شما می باشد.
