آموزش جامع زدن سوکت شبکه و فیش BNC برای انواع دوربین مداربسته. در این راهنما با استانداردهای کابل کشی، ترتیب رنگ ها و ابزارهای مورد نیاز توسط شرکت شهاب آشنا می شوید.

در دنیای پیچیده نظارت تصویری، کیفیت تصویر تنها به رزولوشن لنز یا قدرت پردازنده بستگی ندارد. بسیاری از پروژه های امنیتی علی رغم استفاده از تجهیزات تراز اول، به دلیل ضعف در زیرساخت و اتصالات فیزیکی با شکست مواجه می شوند. قطعی های مکرر، نویزهای آزاردهنده در تصویر و اختلال در ارسال داده ها، اغلب ریشه در یک فرآیند ساده اما حیاتی دارند: زدن سوکت شبکه یا اتصال فیش BNC. این اجزای کوچک، پل ارتباطی میان دوربین و دستگاه ضبط هستند و هرگونه کوتاهی در اجرای آن ها، کل زنجیره امنیت را به مخاطره می اندازد.

شرکت شهاب به عنوان پیشرو در ارائه راهکارهای هوشمند و تولید کننده نرم افزار های پیشرفته پردازش تصویر، همواره بر این نکته تاکید دارد که پایداری الگوریتم های هوش مصنوعی مانند تشخیص چهره یا پلاک خوانی، مستلزم دریافت داده های خالص و بدون نویز از بستر شبکه است. برای دریافت مشاوره در زمینه راه اندازی زیرساخت های نظارتی، می توانید با کارشناسان ما از طریق شماره تلفن ۰۲۳۳۲۲۸۱۲۴۲ در ارتباط باشید. در ادامه، سفری فنی به دنیای اتصالات دوربین مداربسته خواهیم داشت تا تفاوت یک نصب آماتور با یک اجرای مهندسی شده را به وضوح درک کنید.

سوکت شبکه

سوکت شبکه یا کانکتور RJ45 قطعه ای کوچک اما حیاتی در سیستم های نظارت تصویری تحت شبکه است که وظیفه اتصال کابل شبکه به دوربین، سوئیچ یا دستگاه ضبط (NVR) را بر عهده دارد. برای زدن سوکت شبکه استاندارد، باید از ترتیب رنگ بندی T568B استفاده کرد. این فرآیند شامل لایه برداری کابل، مرتب سازی رشته های مسی بر اساس رنگ، قرار دادن آن ها در سوکت و در نهایت پرس کردن با آچار مخصوص است تا پایداری سیگنال و جریان برق (PoE) تضمین شود. دقت در این کار مانع از افت پهنای باند و قطع و وصل شدن تصویر می شود.

زدن سوکت شبکه یک مهارت پایه ای برای هر نصاب دوربین مداربسته است، اما رعایت استانداردهای فنی در این زمینه، تفاوت بین یک شبکه پایدار و یک سیستم پر از خطا را رقم می زند. در سیستم های نظارتی مدرن که از دوربین های با کیفیت بالا استفاده می کنند، حجم داده های ارسالی بسیار زیاد است. اگر سوکت شبکه به درستی زده نشود، مقاومت الکتریکی در محل اتصال بالا رفته و باعث افت ولتاژ در سیستم های PoE (Power over Ethernet) می شود. این موضوع نه تنها باعث قطعی تصویر می گردد، بلکه می تواند به پورت های سوئیچ یا دوربین نیز آسیب فیزیکی وارد کند. شرکت شهاب در پروژه های بزرگ خود، همواره تست فلوک را برای اطمینان از سلامت سوکت ها پیشنهاد می دهد.

تفاوت بستر های انتقال در دوربین های آنالوگ و تحت شبکه

پیش از آنکه به جزئیات آموزش زدن سوکت شبکه بپردازیم، باید بدانیم که دوربین های مداربسته به دو دسته کلی تقسیم می شوند که هر کدام بستر کابل کشی و اتصالات مخصوص به خود را دارند.

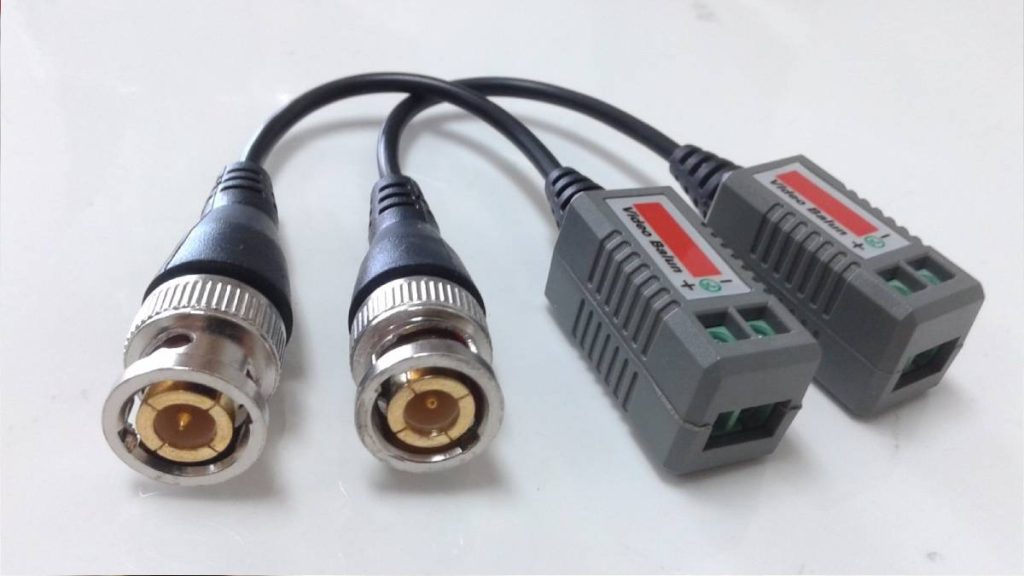

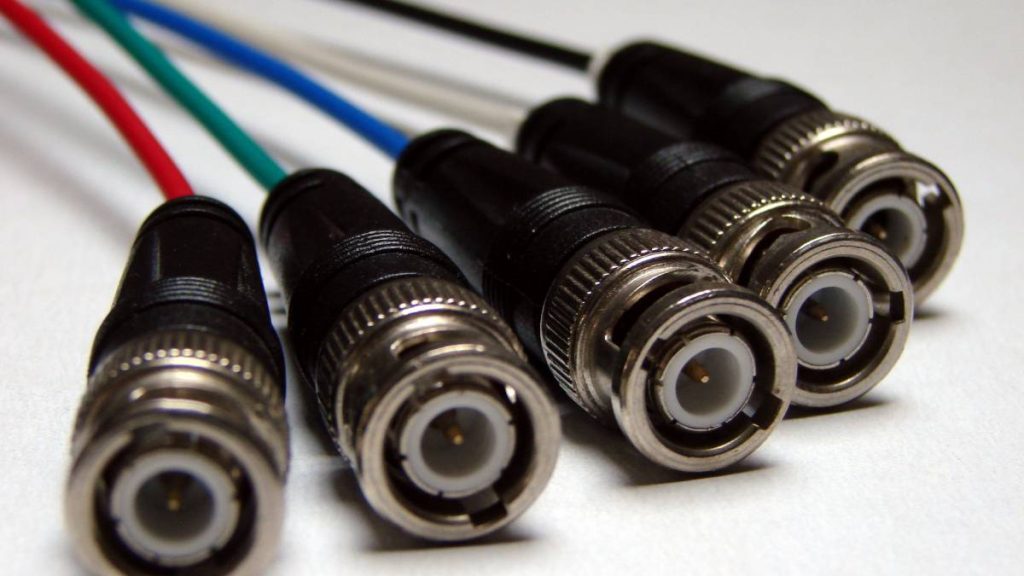

دوربین های آنالوگ و فیش BNC

دوربین های آنالوگ قدیمی و دوربین های HD امروزی (AHD, TVI, CVI) از کابل کواکسیال (مانند RG59) برای انتقال تصویر استفاده می کنند. قطعه ای که کابل کواکسیال را به دوربین یا دستگاه DVR متصل می کند، فیش BNC نام دارد. این فیش ها در انواع مختلف پرسی، پیچی و لحیمی در بازار موجود هستند. کیفیت فیش BNC تاثیر مستقیمی بر روی نویز تصویر دارد. در پروژه هایی که از مسافت های طولانی برای کابل کشی استفاده می شود، کوچکترین ضعف در اتصال مغزی کابل به فیش BNC، باعث ایجاد سایه در تصویر یا پرش های ناگهانی می شود. برای درک بهتر تفاوت های این دو سیستم، مطالعه مقاله تفاوت NVR و DVR به زبان ساده در وب سایت ما توصیه می شود.

دوربین های تحت شبکه و سوکت شبکه

دوربین های IP یا تحت شبکه، از کابل های شبکه (Cat5, Cat6, Cat7) برای انتقال داده های دیجیتال استفاده می کنند. اتصال این کابل ها به تجهیزات از طریق سوکت شبکه RJ45 انجام می شود. بر خلاف سیستم های آنالوگ، در سیستم های تحت شبکه، تصویر قبل از ارسال به کابل، در داخل دوربین کدگذاری (Encode) می شود. بنابراین کیفیت اتصال سوکت شبکه تنها بر روی نویز اثر نمی گذارد، بلکه می تواند باعث کاهش پهنای باند و تاخیر در نمایش تصویر (Latency) شود. در سیستم های پلاک خوان که سرعت و دقت حرف اول را می زند، استفاده از سوکت های با کیفیت و کابل های تمام مس ضروری است.

ابزار مورد نیاز برای سوکت زنی حرفه ای

برای اینکه بتوانید یک سوکت شبکه یا فیش BNC استاندارد بزنید، داشتن ابزارهای تخصصی الزامی است. استفاده از دم باریک یا چاقو به جای ابزارهای استاندارد، باعث آسیب دیدن رشته های مسی و کاهش طول عمر اتصال می شود.

۱. آچار شبکه (Crimping Tool): این آچار اصلی ترین ابزار برای پرس کردن سوکت شبکه و در برخی مدل ها برای فیش های BNC پرسی است. ۲. استریپر (Stripper): ابزاری برای جدا کردن روکش بیرونی کابل بدون آسیب زدن به رشته های داخلی. ۳. تستر کابل (Network Tester): برای اطمینان از صحت اتصال تمام رشته ها پس از پایان کار. ۴. سیم چین: برای بریدن و یکنواخت کردن طول رشته های مسی. ۵. فیش های مرغوب: استفاده از سوکت های شیلددار (FTP/STP) در محیط های پرنویز صنعتی توسط شرکت شهاب اکیدا توصیه می شود.

هنگام تجهیز یک اتاق مانیتورینگ استاندارد، آرایش کابل ها در پشت رک به قدری اهمیت دارد که حتی نوع سوکت های استفاده شده در پچ پنل نیز مورد بررسی قرار می گیرد تا از پایداری حداکثری اطمینان حاصل شود.

آموزش گام به گام زدن سوکت شبکه RJ45

برای زدن یک سوکت شبکه استاندارد، باید از استانداردهای بین المللی T568A یا T568B پیروی کنید. در اکثر پروژه های ایران و جهان، استاندارد T568B رایج تر است. در ادامه، مراحل را به ترتیب بررسی می کنیم.

۱. لایه برداری کابل

با استفاده از استریپر، حدود ۲.۵ سانتی متر از روکش بیرونی کابل شبکه را جدا کنید. مراقب باشید که تیغه استریپر به عایق رنگی رشته های داخلی آسیب نزند. آسیب دیدن عایق باعث اتصال کوتاه و سوختن پورت دوربین می شود.

۲. باز کردن تابیدگی و مرتب سازی

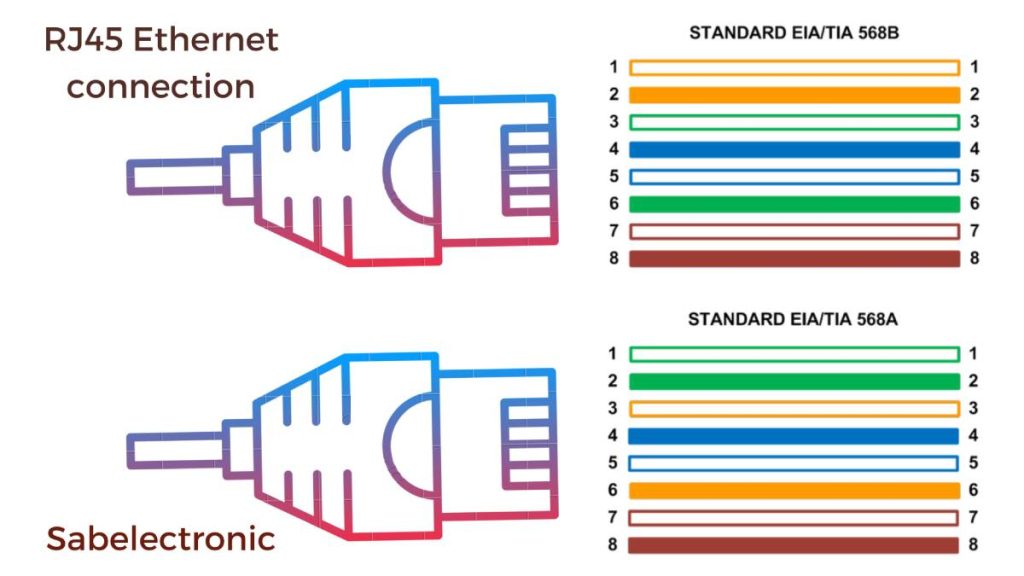

کابل های شبکه دارای ۴ زوج سیم به هم تابیده هستند. این تابیدگی برای کاهش نویز است. آن ها را باز کرده و کاملا صاف کنید. حالا بر اساس استاندارد T568B، رنگ ها را از سمت چپ به راست به این ترتیب بچینید:

• سفید نارنجی
• نارنجی
• سفید سبز
• آبی
• سفید آبی
• سبز
• سفید قهوه ای
• قهوه ای

۳. برش یکنواخت

پس از مرتب سازی و صاف کردن سیم ها، با استفاده از سیم چین، سیم ها را به صورت کاملا صاف و یکدست ببرید. طول سیم های لخت شده نباید بیشتر از ۱.۳ سانتی متر باشد تا روکش اصلی کابل تا داخل سوکت شبکه پیش برود و استحکام فیزیکی حفظ شود.

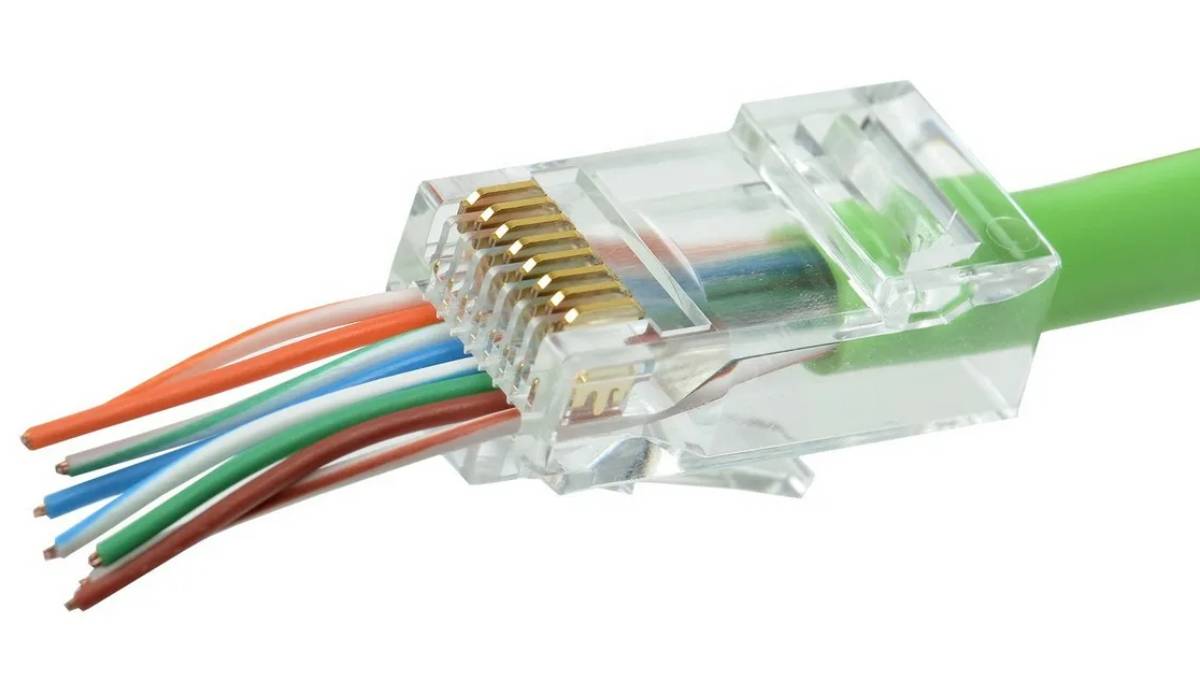

۴. قرار دادن در سوکت و پرس کردن

سیم ها را با دقت به داخل سوکت شبکه فشار دهید. اطمینان حاصل کنید که هر ۸ رشته سیم به انتهای سوکت رسیده اند و از روبرو دیده می شوند. سپس سوکت را در دهانه آچار قرار داده و با فشار محکم، آن را پرس کنید. در این مرحله، تیغه های مسی سوکت به داخل رشته های سیم نفوذ کرده و اتصال برقرار می شود.

استفاده از این تکنیک ها در راه اندازی دوربین پلاک خوان بسیار مهم است؛ چرا که این دوربین ها معمولا در ارتفاع و شرایط جوی مختلف نصب می شوند و هرگونه سستی در سوکت شبکه منجر به تعمیرات پر هزینه در آینده خواهد شد.

آموزش زدن فیش BNC (مدل پیچی و پرسی)

در سیستم های آنالوگ، فیش BNC نقطه ضعف اصلی است. اگر به درستی زده نشود، تصویر دارای نویز موجی شکل خواهد بود.

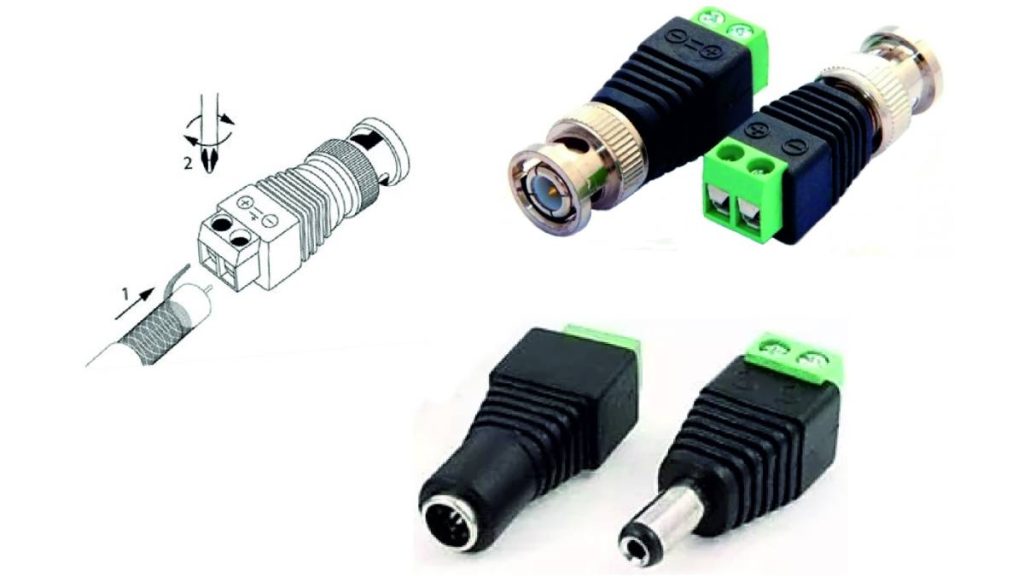

فیش BNC پیچی

این مدل به دلیل عدم نیاز به آچار مخصوص، در پروژه های کوچک بسیار محبوب است. برای نصب آن: ۱. روکش کابل RG59 را جدا کنید. ۲. شیلد کابل (تارهای بافته شده) را به عقب برگردانید. ۳. مغزی کابل را به اندازه نیم سانتی متر لخت کنید. ۴. پیچ فیش BNC را باز کرده، مغزی را در سوراخ مرکزی قرار دهید و پیچ را سفت کنید. ۵. بدنه فیش را به شیلد کابل محکم کنید و با چسب برق ایزوله نمایید.

فیش BNC پرسی

این مدل از نظر فنی بسیار برتر و پایدارتر است. برای زدن این فیش، شما به آچار مخصوص پرس BNC نیاز دارید. در این روش، یک حلقه فلزی بر روی شیلد و بدنه فیش پرس می شود که اتصالی بسیار محکم و بدون نویز ایجاد می کند. شرکت شهاب در پروژه های صنعتی و محیط های با لرزش بالا، همواره از مدل پرسی استفاده می کند.

استاندارد رنگ بندی کابل شبکه و مفاهیم فنی

چرا ترتیب رنگ ها در سوکت شبکه اهمیت دارد؟ کابل شبکه بر اساس جفت سیم های به هم تابیده کار می کند تا اثر تداخل الکترومغناطیسی (Crosstalk) را خنثی کند. اگر شما سیم ها را به صورت تصادفی (حتی اگر در دو طرف یکسان باشند) در سوکت شبکه قرار دهید، ممکن است در متراژهای کوتاه تصویر داشته باشید، اما در فواصل طولانی یا سرعت های بالا، بسته های داده (Packet) از دست می روند.

طبق استانداردهای ANSI/TIA-568، رعایت زوجیت سیم ها برای حفظ امپدانس کابل ضروری است. در دوربین های مداربسته که از برق PoE استفاده می کنند، زوج سیم های آبی و قهوه ای معمولا وظیفه انتقال برق را بر عهده دارند (در استاندارد Mode B). اگر سوکت شبکه شما دقیق نباشد، نوسانات برق می تواند باعث ریست شدن مداوم دوربین شود. این موضوع در سیستم هایی که محاسبات سنگین انجام می دهند، مانند نرم افزار پلاک خوان آی پلاک، می تواند منجر به وقفه در ثبت اطلاعات تردد شود.

عیب یابی اتصالات کابل و سوکت

حتی حرفه ای ترین نصاب ها هم ممکن است با خطا مواجه شوند. استفاده از تستر شبکه ساده ترین راه برای عیب یابی است. تستر دارای دو بخش است که هر کدام در یک سمت کابل قرار می گیرند. ۸ چراغ روی تستر باید به ترتیب و هماهنگ روشن شوند.

• اگر چراغی روشن نشد: یعنی آن رشته سیم در سوکت شبکه به تیغه متصل نشده است.
• اگر ترتیب چراغ ها جابجا بود: یعنی ترتیب رنگ ها را اشتباه چیده اید.
• اگر چراغ ها ضعیف روشن می شوند: نشان دهنده کیفیت پایین کابل یا اکسید شدن تیغه های سوکت است.

در پروژه های حساس، افت سیگنال می تواند باعث کاهش کیفیت تشخیص در هوش مصنوعی پلاک خوان شود. نویزهای ناشی از سوکت زنی بد، لبه های حروف پلاک را در تصویر تار می کنند و باعث خطای نرم افزار می شوند. همیشه قبل از بستن داکت ها و تحویل پروژه، تمام سوکت ها را با تستر چک کنید.

تاثیر کیفیت سوکت شبکه بر پهنای باند و PoE

بسیاری از کاربران تصور می کنند که سوکت شبکه تنها یک رابط ساده پلاستیکی است. اما واقعیت این است که تیغه های داخلی سوکت باید دارای روکش طلا (معمولا ۵۰ میکرون) باشند تا در برابر رطوبت و خوردگی مقاوم بمانند. سوکت های ارزان قیمت پس از چند ماه اکسید شده و مقاومت الکتریکی آن ها افزایش می یابد.

این افزایش مقاومت در سیستم های PoE فاجعه بار است. دوربین های مداربسته تحت شبکه برای کارکرد صحیح به ولتاژ و جریان پایداری نیاز دارند. اگر سوکت شبکه بی کیفیت باشد، بخشی از انرژی به صورت گرما در محل سوکت تلف می شود. این گرم شدن می تواند باعث ذوب شدن پلاستیک سوکت یا حتی سوختن برد دوربین شود. برای محاسبه دقیق نیازهای شبکه خود، پیشنهاد می شود از راهنمای محاسبه پهنای باند دوربین مداربسته استفاده کنید تا بدانید بستر شما تحمل چه حجم از ترافیکی را دارد.

اتصالات در سیستم های پلاک خوان هوشمند

سیستم های پلاک خوان شرکت شهاب، داده ها را با نرخ فریم بالا پردازش می کنند. برای اینکه نرم افزار بتواند در کسری از ثانیه تصویر پلاک را استخراج کند، فریم های دریافتی باید کاملا سالم و بدون نویز باشند. در نصب تجهیزات پلاک خوان سیار، به دلیل لرزش های خودرو، استفاده از سوکت های شبکه مرغوب و قفل شونده اهمیت دوچندانی پیدا می کند.

ما در شرکت شهاب همواره توصیه می کنیم که برای دوربین های پلاک خوان از کابل های Cat6 تمام مس و سوکت های با بدنه فلزی (Shielded) استفاده شود. این بدنه فلزی به ارت سوئیچ متصل شده و نویزهای القایی محیط را دفع می کند. دقت داشته باشید که زدن سوکت شبکه برای کابل های Cat6 به دلیل ضخامت بیشتر رشته ها، کمی دشوارتر است و نیاز به سوکت های مخصوص Cat6 (دو طبقه یا سوراخ دار) دارد.

اشتباهات رایج در سوکت زنی دوربین مداربسته

دانستن اشتباهات دیگران می تواند از شکست پروژه شما جلوگیری کند. در ادامه لیست کوتاهی از رایج ترین خطاهای نصابان را آورده ایم:

۱. باز کردن بیش از حد تابیدگی سیم ها: این کار باعث می شود کابل در نزدیکی سوکت شبکه در برابر نویز بی دفاع باشد. ۲. بیرون ماندن سیم های لخت از انتهای سوکت: روکش کابل حتما باید تا زیر قسمت پرس سوکت نفوذ کند تا با کشیدن کابل، سیم ها از تیغه ها جدا نشوند. ۳. استفاده از آچار فرسوده: آچارهای شبکه پس از مدتی دچار لقی می شوند و تیغه ها را به درستی فشار نمی دهند. ۴. جابجایی استاندارد A و B در دو سر کابل: این کار کابل را به کابل Cross تبدیل می کند که در تجهیزات مدرن (بجز موارد خاص) کاربردی ندارد.

رعایت این جزییات در هنگام نصب دوربین پلاک خوان در تهران یا هر شهر دیگری، ضامن اعتبار و حرفه ای بودن شماست. شرکت شهاب همواره در دوره های آموزشی خود بر رعایت استانداردهای فیزیکی به اندازه استانداردهای نرم افزاری تاکید دارد.

آینده اتصالات در نظارت تصویری

با ظهور تکنولوژی های جدید، سوکت زنی در حال تغییر است. سوکت های Field Termination که نیاز به آچار ندارند (Tool-less)، سرعت نصب را به شدت بالا برده و خطای انسانی را کاهش می دهند. همچنین استفاده از فیبر نوری در فواصل بسیار طولانی، جایگزین کابل های مسی شده است که در آنجا به جای سوکت شبکه، از پیگتیل و جوش فیبر نوری استفاده می شود.

با این حال، برای ۹۰ درصد پروژه های فعلی، مهارت زدن سوکت شبکه RJ45 همچنان حرف اول را می زند. چه برای یک ساختمان کوچک و چه برای سامانه های پلاک خوان کرمانشاه یا سایر شهرها، داشتن یک اتصال پایدار، اولین گام در برقراری امنیت است. شرکت شهاب همواره در تلاش است تا با معرفی جدیدترین ابزارها و تکنولوژی ها، سطح کیفی اجرای پروژه ها را در ایران ارتقا دهد.

پرسش‌های متداول

۱. تفاوت سوکت شبکه Cat5 و Cat6 در چیست؟

سوکت های Cat6 دارای سوراخ های گشاد تری برای عبور رشته های ضخیم تر کابل Cat6 هستند و معمولا به صورت زیگزاگی طراحی می شوند تا تداخل سیگنال را به حداقل برسانند.

۲. آیا می توان از استاندارد T568A استفاده کرد؟

بله، تا زمانی که هر دو سر کابل از یک استاندارد واحد پیروی کنند مشکلی نیست. اما استاندارد T568B در ایران بسیار رایج تر است و توصیه می شود برای هماهنگی با سایر تجهیزات از آن استفاده کنید.

۳. چرا تصویر دوربین مداربسته من در شب قطع می شود؟

این مشکل اغلب به دلیل سوکت زنی بد است. در شب که LED های مادون قرمز روشن می شوند، مصرف جریان بالا می رود. اگر سوکت شبکه مقاومت بالایی داشته باشد، ولتاژ افت کرده و دوربین خاموش می شود.

۴. آیا فیش BNC پیچی برای محیط های باز مناسب است؟

خیر، فیش های پیچی به مرور زمان در اثر رطوبت شل شده و اکسید می شوند. برای محیط های باز حتما از فیش BNC پرسی با روکش محافظ استفاده کنید.

۵. سوکت شبکه شیلددار (SFTP) چه زمانی استفاده می شود؟

زمانی که کابل شبکه از کنار کابل های برق فشار قوی یا موتورهای الکتریکی عبور می کند، باید از کابل و سوکت شیلددار برای دفع نویز استفاده کرد.

۶. حداکثر طول کابل شبکه برای دوربین IP چقدر است؟

طبق استاندارد، حداکثر طول کابل مسی بدون تقویت کننده ۱۰۰ متر است. البته برای عملکرد پایدار PoE، توصیه می شود این فاصله از ۸۰ متر فراتر نرود.

۷. آیا می توان سوکت شبکه را چندین بار پرس کرد؟

خیر، سوکت شبکه یکبار مصرف است. اگر اشتباهی رخ داد، باید سوکت را بریده و از یک سوکت جدید استفاده کنید.

۸. تستر شبکه چگونه قطعی کابل را نشان می دهد؟

اگر یکی از چراغ ها روشن نشود، یعنی آن رشته قطع است. اگر چراغ ها به صورت ناهماهنگ چشمک بزنند، یعنی ترتیب رنگ ها در دو سر کابل متفاوت است.

۹. آیا آچار شبکه ارزان قیمت برای کار مناسب است؟

آچارهای ارزان قیمت معمولا بعد از مدتی تیغه ها را به صورت یکنواخت پرس نمی کنند. برای کارهای حرفه ای، خرید یک آچار شبکه با کیفیت (برندهایی مثل لگراند یا فول) توصیه می شود.

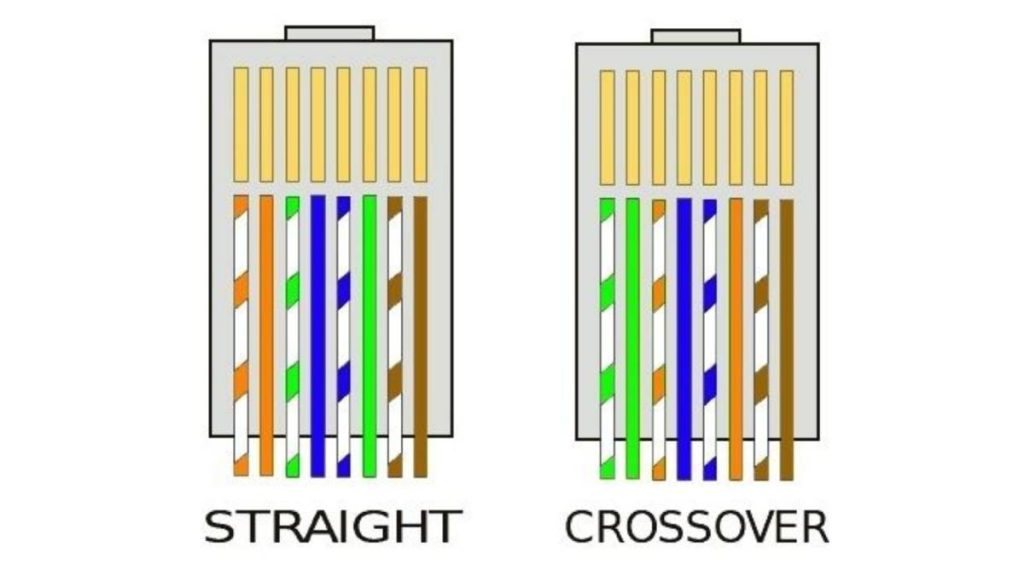

۱۰. تفاوت کابل Cross و Straight در دوربین مداربسته چیست؟

در گذشته برای اتصال مستقیم دو کامپیوتر یا دو دوربین از کابل Cross استفاده می شد، اما تجهیزات امروزی دارای قابلیت Auto MDI-X هستند و با کابل Straight (معمولی) به راحتی ارتباط برقرار می کنند.

نتیجه‌گیری و جمع بندی نهایی

زدن سوکت شبکه و فیش BNC شاید در ظاهر کاری ساده و تکراری به نظر برسد، اما پایه و اساس امنیت پایدار در هر مجموعه ای است. همانطور که در این مقاله بررسی کردیم، رعایت ترتیب رنگ ها، استفاده از ابزارهای استاندارد و انتخاب قطعات با کیفیت، ضامن پایداری تصاویری است که برای امنیت خود به آن ها تکیه کرده اید. یک سوکت بد می تواند حتی قدرتمندترین سیستم های هوش مصنوعی را با خطا مواجه کند.

شرکت شهاب به عنوان متخصص در حوزه پردازش تصویر و سامانه های پلاک خوان، همواره در کنار شماست تا نه تنها در انتخاب نرم افزار، بلکه در طراحی و اجرای بهترین زیرساخت های شبکه یاری تان کند. ما معتقدیم که تکنولوژی زمانی ارزش واقعی خود را نشان می دهد که بر روی بستری استوار و بی نقص اجرا شود.
